Das „Multitasking-Dilemma“ von CGH: Warum gibt es Streulicht? Um die „Trägerfrequenz“ zu verstehen, müssen wir zunächst eine Prämisse verstehen: CGH selbst ist ein diffraktives optisches Element. Wenn Sie einen Lichtstrahl auf ein CGH richten, wird nicht einfach die gewünschte Beugungsordnung erzeugt. Aufgrund der Grundgesetze der physikalischen Optik werden gleichzeitig mehrere „Klone“ erzeugt: die +1. Ordnung (Zielsignal), die Sie benötigen, die 0. Ordnung, die ohne Beugung direkt durchgeht, die -1. Ordnung, die auf die andere Seite abgelenkt wird, und noch höhere Ordnungen ...

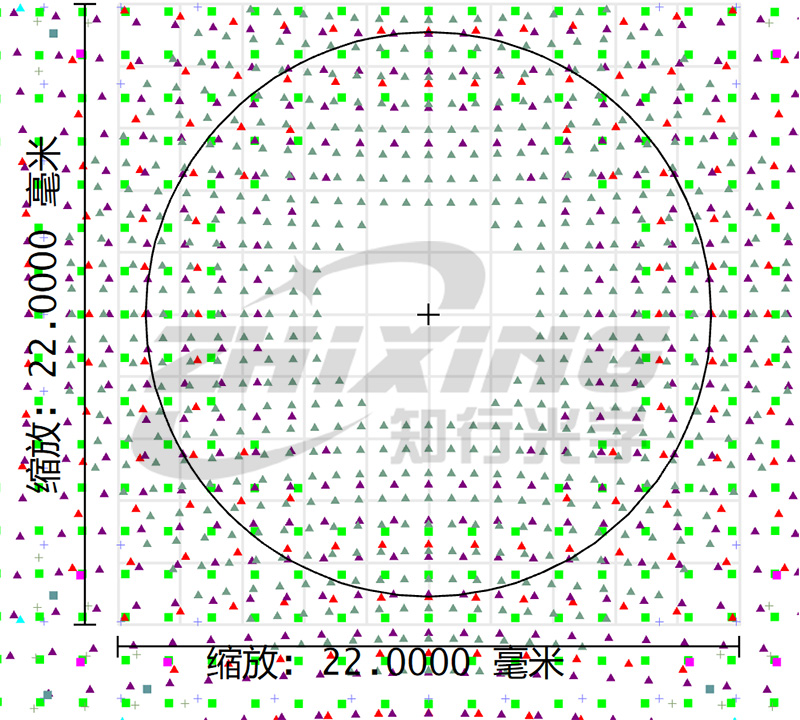

Abbildung 1. Licht verschiedener Beugungsordnungen (blau steht für +1. Ordnung, der Rest ist Streulicht).
Bei einem idealen Design überträgt nur das Licht der Ordnung +1 Informationen über die gemessene Oberfläche zurück zum Interferometer. In der Realität wandern jedoch auch die „parasitären“ Ordnungen 0. und -1. Ordnung ziellos im Strahlengang umher. Sobald sie in den optischen Messpfad gelangen, erzeugen sie Streulichtinterferenzen. Das Ergebnis ist ein verringerter Kontrast in den Interferenzstreifen, unscharfe Kanten und manchmal sogar die Überlagerung falscher Phaseninformationen. Kurz gesagt, unscharfe Ränder sind oft nicht auf schwaches Licht zurückzuführen, sondern auf übermäßiges Rauschen. Was ist eine „Trägerfrequenz“? Die Einführung einer Trägerfrequenz soll diesen „Signal-Rausch“-Konflikt lösen. Wir können uns die Phasenverteilung des CGH als codiertes Diagramm vorstellen, das die „Forminformationen der gemessenen Oberfläche“ aufzeichnet. Die „Trägerfrequenz“ ist ein zusätzlicher Neigungs- oder Defokussierungsfaktor, der dieser codierten Information überlagert ist. Diese Operation klingt abstrakt, aber ihr Zweck ist sehr rein – dem nützlichen Zielsignal einen „neuen Raum“ im Ortsfrequenzbereich zu geben. Ursprünglich waren das Zielsignal und diese nutzlosen Streulichter 0. und -1. Ordnung zusammengedrängt und im Frequenzspektrum verwickelt. Egal wie man es räumlich blockiert, man kann es nicht vollständig blockieren. Sobald aber eine Trägerfrequenz dem Zielsignal überlagert wird, wird dessen Spektrum in einen höheren Frequenzbereich „verschoben“ und so Abstand zu den stationären Störsignalen geschaffen. Das ist wie auf einer lauten Party, bei der Sie und Ihre Freunde zunächst den Lärm übertönen und sich gegenseitig nicht hören können. Aber die Trägerfrequenz ist so, als würde man Ihnen und Ihren Freunden einen bestimmten Hochfrequenzton geben; Sie beide wechseln zu diesem Ton, den sonst niemand zur Kommunikation verwendet, und das umgebende niederfrequente Rauschen wird sofort zu einem filterbaren Hintergrund.

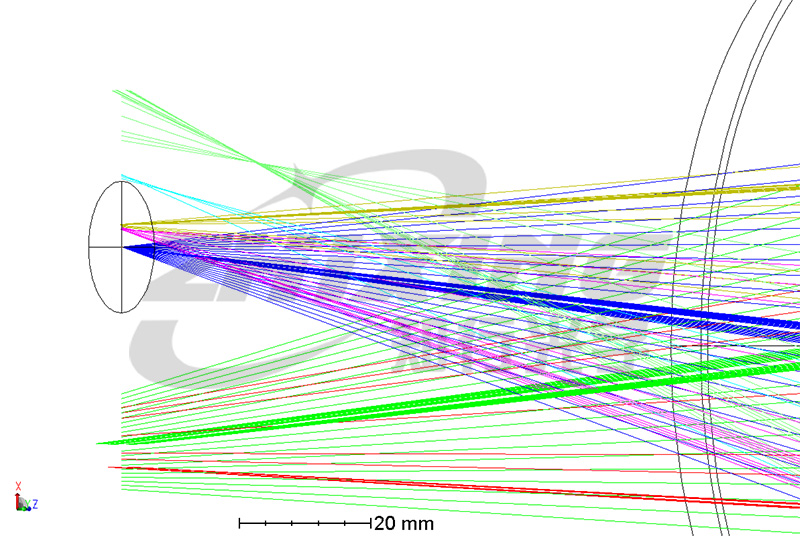

Abbildung 2. Ordnungstrennung durch geneigte Trägerfrequenz

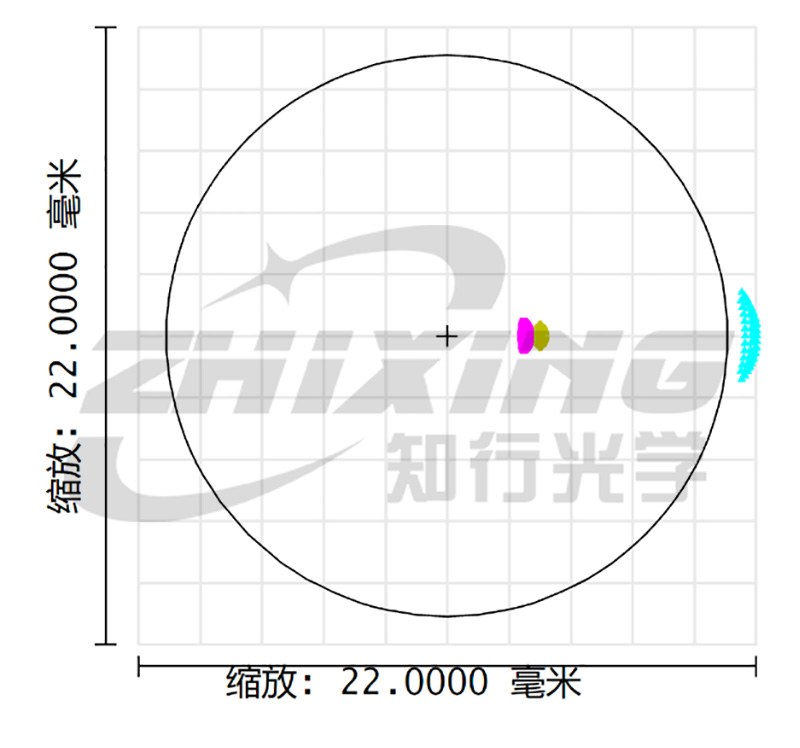

Abbildung 3. Trennung der Ebenen nach Defokussierungsträgerfrequenz
Sobald die Stör- und Zielsignale im Spektrum getrennt sind, kann eine anschließende räumliche Filterung sauber und effektiv „Streulicht fernhalten“. Die Kunst des Filterns: Nicht je stärker desto besser, sondern genau richtig. Dies ist eine Kunst des Gleichgewichts, bei der es darum geht, den „genau richtigen“ Moment zu finden. Wenn die Trägerfrequenz zu niedrig ist, überlappen sich die Spektren der Stör- und Zielsignale immer noch, was zu einem Wirrwarr führt, was zu Filterfehlern und unscharfen Rändern führt. Wenn die Trägerfrequenz zu hoch ist, wird das Spektrum ausreichend getrennt, was jedoch zu extrem schmalen Linienbreiten im CGH führt, was extrem hohe Anforderungen an die Präzision der Mikro-Nano-Fertigung stellt. Dies bedeutet nicht nur einen Anstieg der Herstellungsschwierigkeiten, sondern auch schwerwiegende Auswirkungen auf die Beugungseffizienz des eigentlichen CGH. Bei einem idealen Design ist die meiste Energie in der Ordnung +1 konzentriert. Wenn die Trägerfrequenz jedoch zu hoch ist, kann bereits eine geringfügige Abweichung im Herstellungsprozess dazu führen, dass Licht in andere Ordnungen gelangt und die Signalintensität erheblich verringert wird. Wo liegt wahre Designkompetenz? Bei der Feststellung dieser „minimalen effektiven Trägerfrequenz“. Bei einem guten Design geht es nicht darum, Werte in einer Zeichensoftware wahllos herauszusuchen; Es geht darum, genau zu berechnen, wie die überlagerte Trägerfrequenz minimiert und gleichzeitig eine saubere Trennung aller störenden Beugungsordnungen gewährleistet werden kann. Das Erreichen einer sauberen Trennung mit einer kleinen Trägerfrequenz garantiert sowohl Streifenkontrast als auch Schärfe, ohne die nachfolgende Fertigung und die Prozesse übermäßig zu belasten. Ein praktischer Vorschlag für CGH-Benutzer: Als CGH-Benutzer müssen Sie diese komplexen Trägerfrequenzgleichungen nicht selbst lösen, aber das bedeutet nicht, dass Sie die Erkennungsergebnisse nicht an der Quelle kontrollieren können. Wenn Ihr CGH beim Testen häufig verschwommene Ränder, schlechten Kontrast oder regelmäßiges Hintergrundrauschen aufweist, können Sie nach Ausschluss von Problemen mit dem optischen Pfad und der Umgebung beim CGH-Designer oder -Lieferanten einen Bericht zur quantitativen Analyse der Beugungsordnungstrennung anfordern. Dieser Bericht wird Ihnen klar sagen: Wohin werden die einzelnen Störordnungen beim aktuellen Trägerfrequenzdesign verschoben, wie groß ist ihr spektraler Abstand zum Zielsignal und ob sie durch den Raumfilter wirksam blockiert werden können. Mit diesem Bericht können Sie feststellen, ob das „Filter“-Design des CGH zuverlässig ist. Schließlich liegt der Unterschied zwischen „klar sehen“ und „nicht klar sehen“ beim Streben nach Präzision im Nanometerbereich in der Interferometrie oft in einem kleinen Maß an gestalterischem Einfallsreichtum. Die Trägerfrequenz spielt eine ähnliche Rolle wie der unscheinbare Lichttechniker beim großen Spektakel der Präzisionsprüfung: Sie bestimmt nicht den Bildinhalt, sondern bestimmt, wie sauber das Bild ist. Wenn Sie das nächste Mal ein Standardinterferogramm mit scharfen Umrissen und einem völlig schwarzen Hintergrund sehen, denken Sie daran, dass es sich nicht nur um einen Sieg in Sachen Oberflächengenauigkeit handelt, sondern auch um eine wunderschöne Kunst der Frequenzfilterung.
