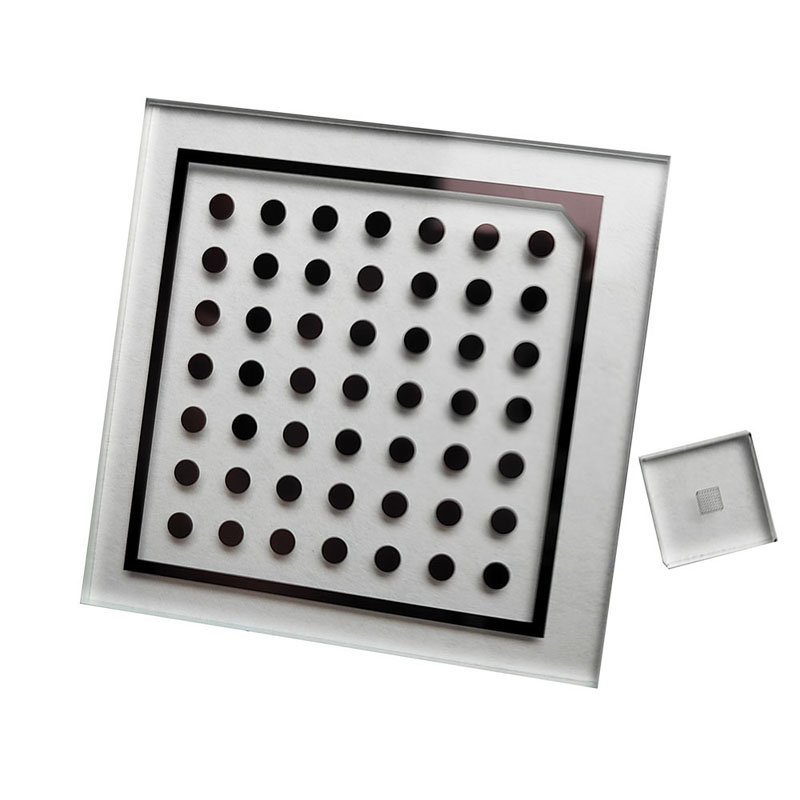

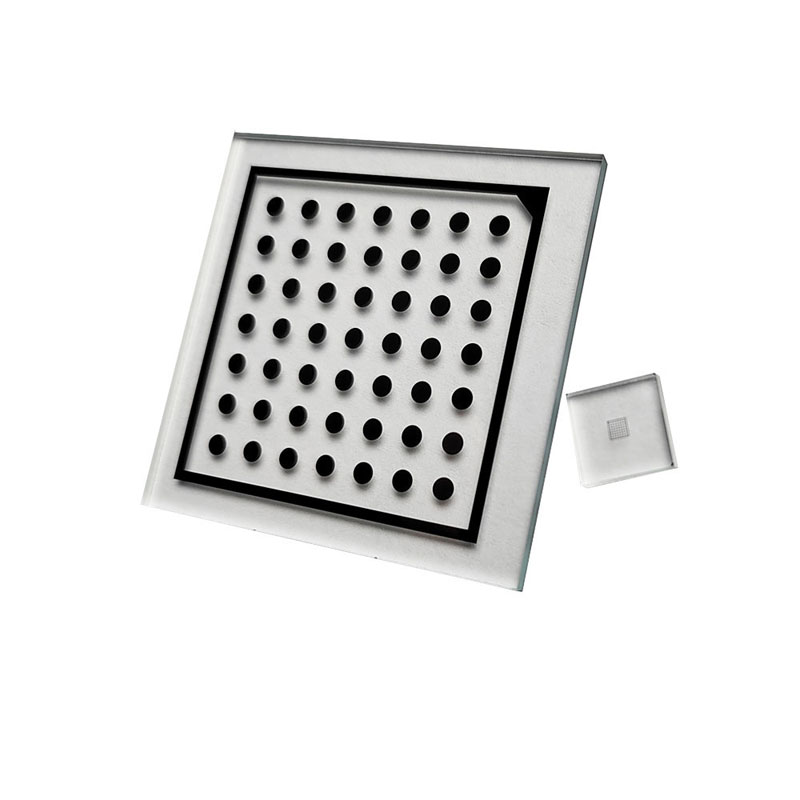

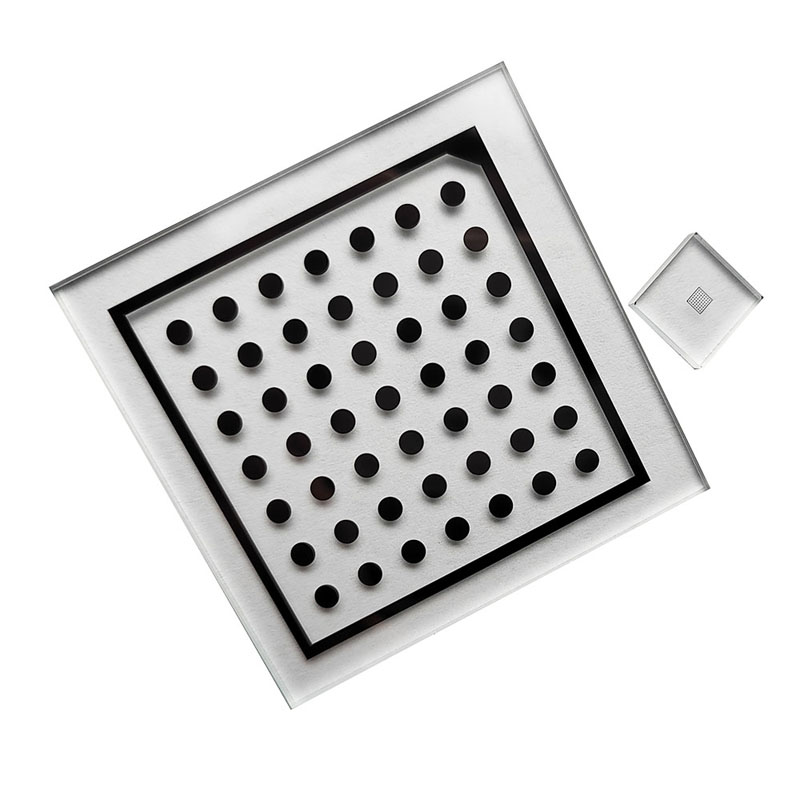

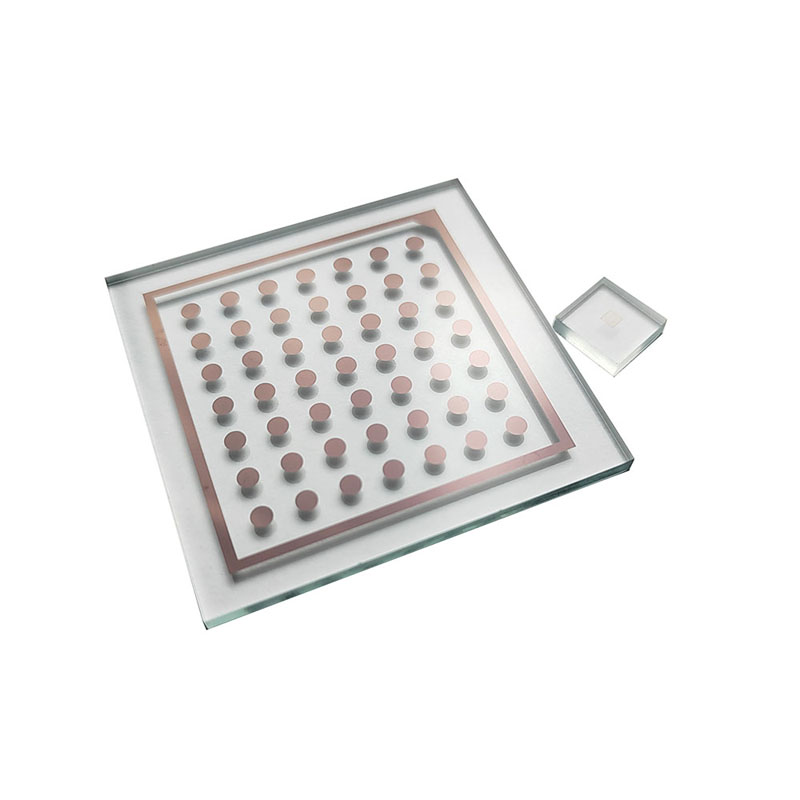

Halcon 50-mm-Glaskalibrierungsplatine

Der führende chinesische Hersteller Zhixing bietet die hochpräzise 50-mm-Kalibrierungstafel aus Halcon-Glas an. Unsere fortschrittliche Produktion garantiert außergewöhnliche Qualität und wettbewerbsfähige Preise.  Wählen Sie Zhixing für zuverlässige Glaskalibrierungslösungen!

Halcon ist eine leistungsstarke Bildverarbeitungssoftware mit optischen Kalibrierungsfunktionen, die Benutzern hilft, Kameraparameter genau zu bestimmen und so die Genauigkeit und Stabilität der Bildverarbeitung zu verbessern. Der detaillierte Prozess und die Überlegungen zum Halcon 50-mm-Glaskalibrierungsboard werden unten beschrieben.

1. Bereiten Sie sich vor

Vor der optischen Kalibrierung müssen folgende Materialien vorbereitet werden:

(1) Standard-Schachbrett: Standard-Schachbrett ist ein schwarz-weißes Schachbrettpapier, normalerweise 8x8, 9x6 und andere Spezifikationen, das vor der Kalibrierung auf eine ebene Fläche geklebt werden kann.

(2) Kamera: Die Verwendung einer Kamera erfordert Aufmerksamkeit bei der Auswahl der geeigneten Lichtquellenumgebung und der Kameraparametereinstellungen.

(3) Computer: Verwenden Sie den Computer, um die Halcon-Software zu installieren und die Kamera anzuschließen.

2. Kalibrierungsprozess

(1) Kameraparameter festlegen: Klicken Sie in der Halcon-Software auf die Schaltfläche „Kamera öffnen“, um Kameraparameter festzulegen, einschließlich Belichtungszeit, Verstärkung, Weißabgleich usw.

(2) Aufnehmen von Kalibrierungsbildern: Das Standard-Schachbrett wird im Sichtfeld der Kamera platziert, wodurch mehrere Bilder aufgenommen werden, sodass das Schachbrett in verschiedenen Positionen und Richtungen im Bild erscheinen muss.

(3) Eckpunkte erkennen: In der Halcon-Software wird die Funktion „find_calib_object“ verwendet, um Eckpunkte im Bild zu erkennen und in einer Datei zu speichern.

(4) Kalibrierung: Verwenden Sie die Funktion „kalibrieren_kameras“, um die Kamera zu kalibrieren und das Kalibrierungsergebnis in einer Datei zu speichern.

(5) Auswertung der Kalibrierungsergebnisse: Die Funktion „eval_calib_data“ wird zur Auswertung der Kalibrierungsergebnisse verwendet, einschließlich des durchschnittlichen Fehlers, der Standarddifferenz und anderer Indikatoren. Anhand der Bewertungsergebnisse kann der Kalibrierungseffekt beurteilt werden.

3. Vorsichtsmaßnahmen

(1) Beim Aufnehmen von Kalibrierungsbildern sollten die Kameraposition und der Winkel stabil gehalten werden, um Bewegungen und Verwacklungen zu vermeiden.

(2) Die Größe und Spezifikationen des Schachbretts müssen entsprechend der tatsächlichen Situation eingestellt werden. Normalerweise wird empfohlen, die Spezifikationen 8x8 oder 9x6 des Schachbretts zu verwenden.

(3) Es ist notwendig, die Konsistenz der Lichtverhältnisse im Kalibrierungsprozess sicherzustellen, um den Einfluss von zu starker oder zu schwacher Beleuchtung auf die Kalibrierungsergebnisse zu vermeiden.

(4) Quantität und Qualität der Kalibrierdaten haben einen erheblichen Einfluss auf die Kalibrierergebnisse. Es wird empfohlen, mehrere Bilder aufzunehmen und die Position und der Winkel des Schachbretts in jedem Bild so unterschiedlich wie möglich zu sein.

Kurz gesagt, das 50-mm-Glaskalibrierungsboard von Halcon ist ein unverzichtbares Bindeglied bei der Anwendung der Bildverarbeitungstechnologie. Durch sorgfältige Bedienung und Anwendung kann es die Genauigkeit und Stabilität der Bildverarbeitung verbessern und wirksame Hilfe bei der Anwendung der Bildverarbeitungstechnologie bieten.

Besonderheit:

Ebenenfarbanzeige:

Kunden-FAQs

1. Können Sie mir ein passendes Kalibrierboard empfehlen?

Antwort: Die Kalibrierplatte befindet sich im Allgemeinen zwischen 1/3 und 2 des Sichtfeldes. Wir machen nur Vorschläge. Die konkret verwendete Größe hängt von der tatsächlichen Nutzung des Kunden ab.

2. Kann ich eine Größe anpassen?

Antwort: Ja, Sie müssen lediglich Zeichnungen im CAD/CDR-Format oder handgezeichnete Zeichnungen bereitstellen, wir können auch kostenlos für Sie zeichnen.

3. Wie lange dauert die Anpassung?

Antwort: Die individuelle Bearbeitungszeit beträgt in der Regel 7-8 Werktage nach der Zahlung und Bestätigung der Zeichnungen. Die genaue Ankunftszeit variiert je nach Land und Region.

4. Wie kann ich bezahlen?

Antwort: Wir verfügen über ein globales Inkassokonto, das mehrere Währungen unterstützt.

Ausstellungsfotos
