Beispiel 1: Die Parameter des zylindrischen Spiegels sind in Abbildung 1 dargestellt: D1=40 mm, D2=30 mm, R=60 mm, rechteckig.

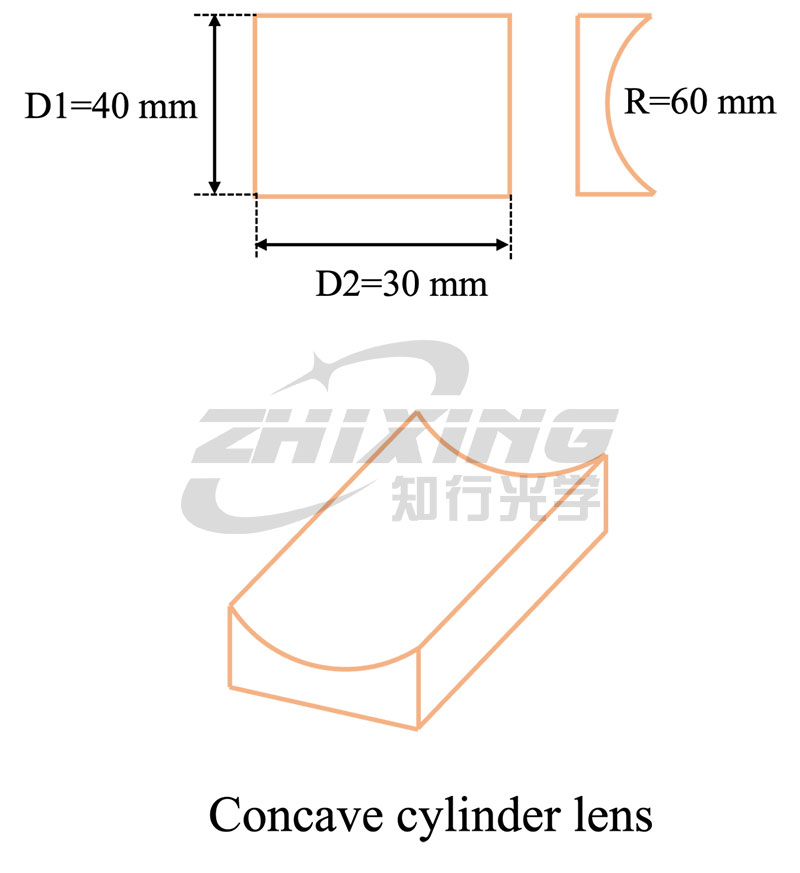

Abbildung 1: Schematische Darstellung konkaver Oberflächenparameter
Geben Sie basierend auf den oben genannten Parametern die relevanten Parameter (R, Typ, D1, D2, Form) in das rote Feld auf der Auswahl-Webseite ein, wie in Abbildung 2 dargestellt. Das Tool berechnet automatisch den verfügbaren Fno-Bereich für das entsprechende Modell (grünes Feld):

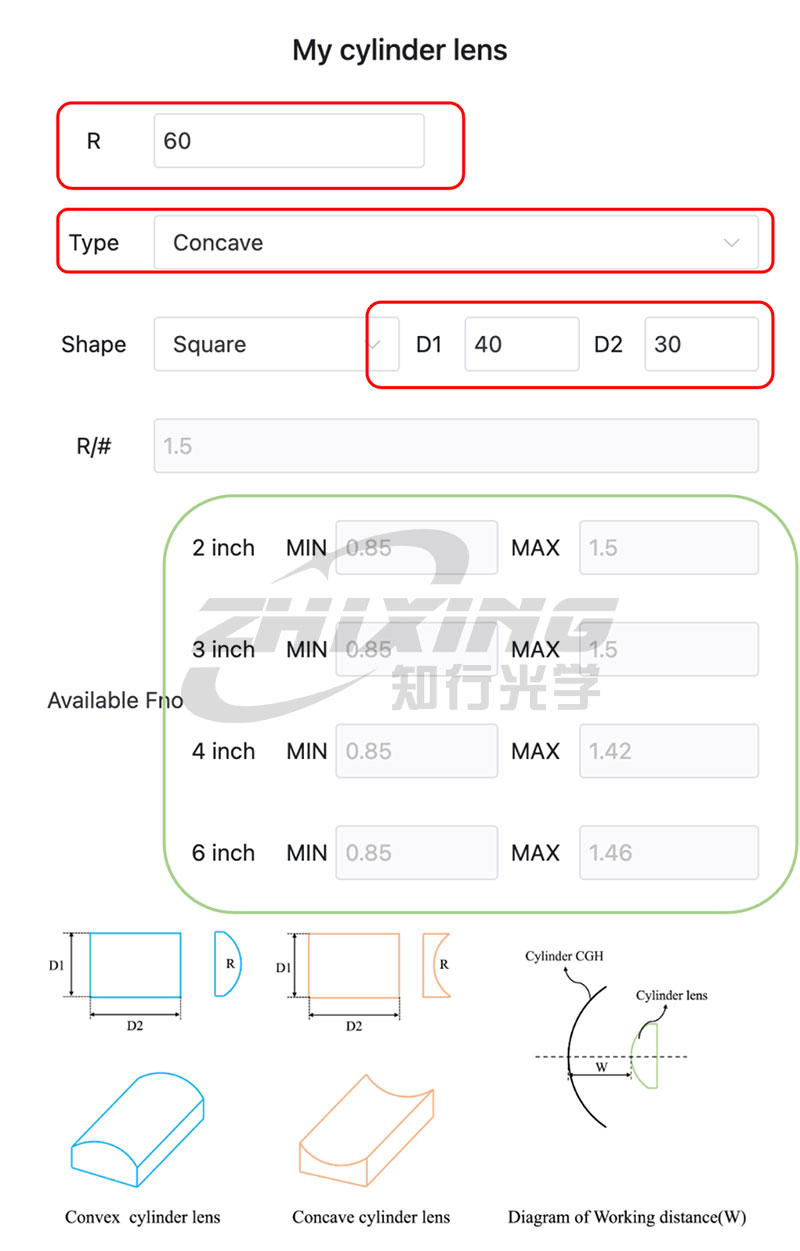

Abbildung 2: Parametereingabe und Fno-Berechnungsausgabe
Basierend auf dem grünen Kasten oben werden sechs Modelle empfohlen (siehe Tabelle in Anhang 1):
2 Zoll: ZX2100, ZX2150
3 Zoll: ZX3100, ZX3150
4 Zoll: ZX4100
6 Zoll: ZX6100
Beispiel 2: Zylindrische Spiegelparameter sind wie folgt: D1=30 mm, D2=40 mm, R=60 mm, rechteckig.
W (Abstand von der CGH-Rückfläche zum Zylinderscheitel) wird basierend auf dem tatsächlichen optischen Weg des Kunden bestimmt.

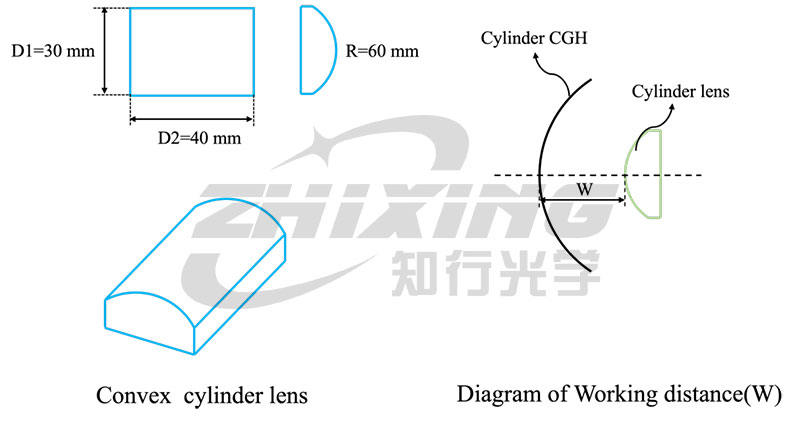

Abbildung 1: Schematische Darstellung konvexer Oberflächenparameter
Geben Sie basierend auf den oben genannten Parametern die relevanten Parameter (R, Typ, D1, D2, Form, W) in das rote Feld auf der Auswahl-Webseite ein, wie in Abbildung 2 dargestellt. Das Tool berechnet automatisch den verfügbaren Fno-Bereich für das entsprechende Modell (grünes Feld):

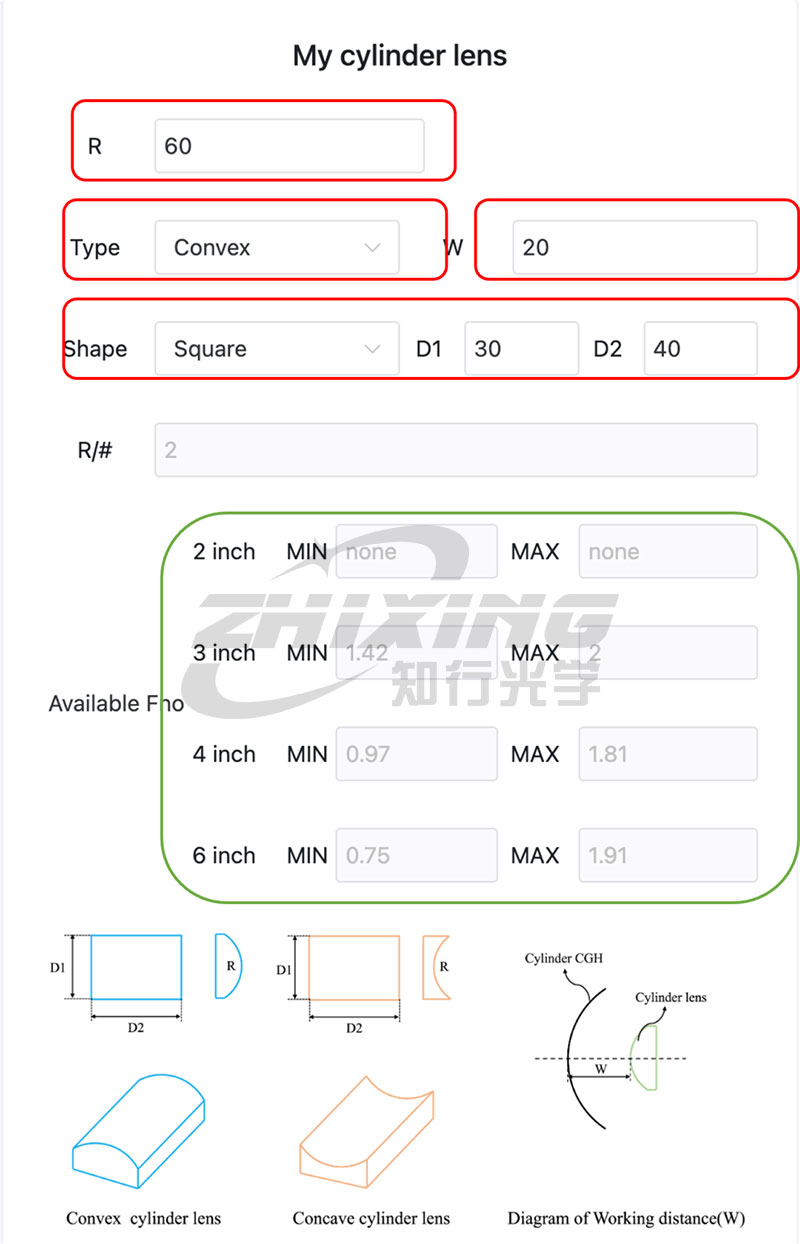

Abbildung 2: Eingabe der konvexen Oberflächenparameter und Ausgabe der Fno-Berechnung
Basierend auf dem grünen Kasten oben werden sechs Modelle empfohlen (siehe Tabelle in Anhang 1):
2 Zoll: Keine
3 Zoll: ZX3150, ZX3200
4 Zoll: ZX4100, ZX4150
6 Zoll: ZX6100, ZX6150
