Ungenaue Positionierung: Eine Gefahr, bei der man im Stillen leicht leiden kann. Betrachten wir ein reales Szenario. Sie untersuchen einen konkaven asphärischen Spiegel. Das CGH ist entworfen, der optische Pfad ist eingerichtet und es sind Interferenzstreifen aufgetreten. Erfahrungsgemäß verstellen Sie den Spiegel leicht; Die Fransen sehen gut aus, der PV-Wert ist schön und man atmet erleichtert auf. Doch drei Monate später ist der Spiegel im System installiert und die Bildqualität ist mangelhaft. Nach einer Untersuchung stellen Sie fest, dass der Krümmungsradius um mehr als zehn Mikrometer vom Designwert abweicht. Wo lag das Problem? Bei der Inspektion befand sich der Spiegel nicht in seiner theoretischen Position. Sie dachten, Sie hätten es auf die „optimalen Ränder“ eingestellt, aber in Wirklichkeit haben Sie die Posenabweichung verwendet, um den Herstellungsfehler im Krümmungsradius zu kompensieren – zwei Fehler heben sich gegenseitig auf und erzeugen eine in sich konsistente, aber von der wahren Illusion abweichende Illusion. Noch heimtückischer ist, dass, wenn der Krümmungsradius des Spiegels selbst problematisch ist und Sie die Pose nicht genau auf den theoretischen Wert kontrolliert haben, die gemessenen Oberflächendaten ein Durcheinander werden: Es ist unmöglich zu bestimmen, wie viel ein Oberflächenformproblem und wie viel ein Posenproblem ist. Wie vermeiden Sie diese Falle? Ein Guckloch. Wie garantiert ein Guckloch seine theoretische Stellung? In einem CGH-Inspektionssystem (Concave Aspherical Mirror) ist die Kernaufgabe der Katzenaugenstruktur klar: sicherzustellen, dass der zu prüfende Spiegel (DUT) und der CGH die theoretische Pose beibehalten. Was ist die theoretische Pose? Dabei handelt es sich um die räumliche Beziehung, die während der Entwurfsphase genau berechnet wird – der axiale Abstand, die Neigung und die Exzentrizität sind allesamt klar definierte Entwurfswerte. Die gesamte Aufgabe des Katzenauges besteht darin, sicherzustellen, dass die tatsächlich zusammengesetzte Pose diesen Designwerten entspricht. Wie funktioniert es in der Praxis? Lassen Sie es uns anhand eines gängigen Inspektionsszenarios aufschlüsseln. Szenario: Das CGH wird überprüft und verfügt über einen holografischen Ausrichtungsbereich. Das von diesem Bereich projizierte Licht erzeugt nach der Reflexion durch das DUT ein Katzenaugenbild – normalerweise einen klaren, fokussierten Lichtpunkt.

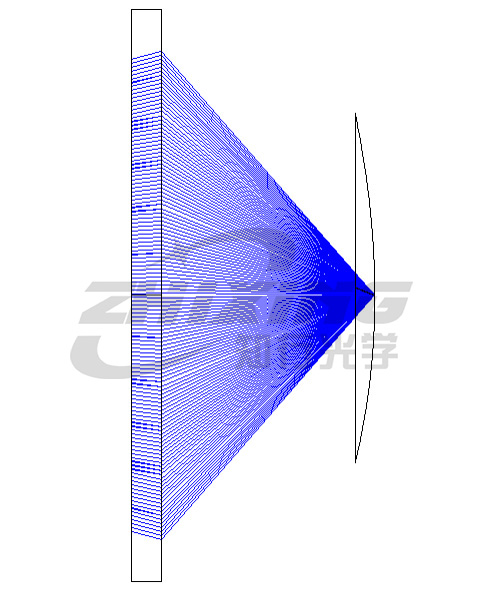

Abbildung 1. Optischer Pfad zur Katzenaugenerkennung
Das Betriebsverfahren ist wie folgt: 1. Grobeinstellung: Montieren Sie den Testspiegel und das CGH an Ort und Stelle und stellen Sie den axialen Abstand, die Neigung und die Exzentrizität so ein, dass sie nahe an den theoretischen Werten liegen. 2. Feineinstellung des Katzenauges: Beobachten Sie das auf das holografische Display projizierte Katzenaugenbild. Wenn sich Position und Stellung des Testspiegels allmählich dem theoretischen Wert nähern, tendiert das Katzenaugenbild zu einer voreingestellten optimalen Form.

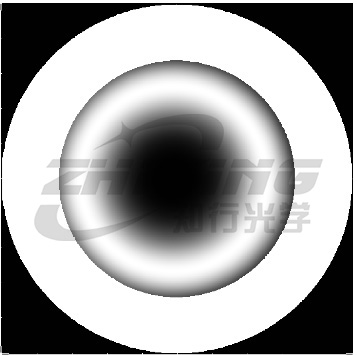

Abbildung 2. Katzenaugenbild bei korrekter Pose.

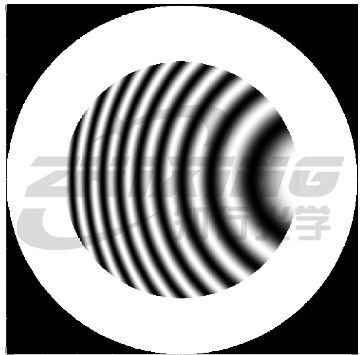

Abbildung 3. Katzenaugenbild mit falscher Pose (axialer Abstandsfehler und Neigung).
3. Positionsverriegelung: Sobald das Katzenaugenbild den voreingestellten Standard erreicht, zeigt dies an, dass sich der zu testende Spiegel in seiner theoretischen Position befindet. An diesem Punkt sind alle Einstellmechanismen gesperrt und die Erkennung der Oberflächenform beginnt. Das Katzenauge fungiert hier im Wesentlichen als hochempfindlicher „Positionsindikator“. Es zeigt Ihnen an, wann die Position des Spiegels „an Ort und Stelle“ ist. Die nach dem Einbau gemessenen Daten zur Oberflächenform geben die tatsächliche Leistung des Spiegels in seiner theoretischen Position wieder. Ein realer Fall: Woher kommt die sphärische Aberration? Simulation liefert die Antwort. Nachdem das Prinzip nun klar ist, schauen wir uns ein reales technisches Szenario an. Viele Außendiensttechniker sind in diesem Fall möglicherweise mit dem Fehlerbehebungsprozess einverstanden. Es handelt sich um eine asphärische Linse, deren Oberflächenform zunächst mit einem berührungslosen DUI-Profilometer erfasst wird. Das Profilometer scannt die Kontur des Spiegels durch eine optische Sonde und erfasst so direkt Daten zur Oberflächentopographie. Die Messergebnisse sind in Ordnung; Die Oberflächenform sieht recht sauber aus.

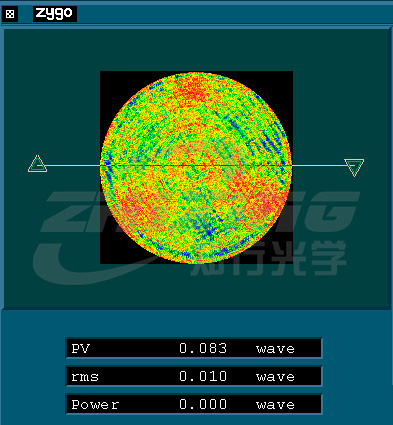

Abbildung 4 DUI-Testergebnisse
Das gleiche Objektiv wurde erneut auf dem CGH-Testsystem getestet. Das Katzenauge war korrekt ausgerichtet und die Pose war auf den theoretischen Wert fixiert. Das Ergebnis zeigte sich: Auf dem Gesicht war deutlich eine große sphärische Aberration zu erkennen.

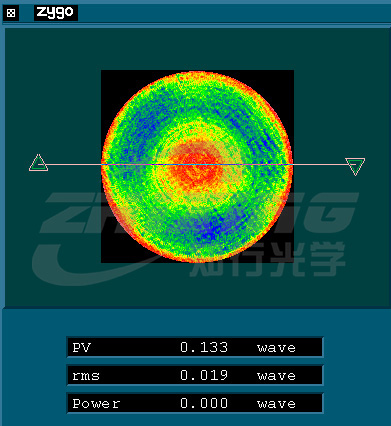

Abbildung 5 CGH-Testergebnisse
Zwei Berichte lagen auf dem Tisch. DUI sagte, die Oberflächenform sei in Ordnung, während CGH sagte, es liege eine große sphärische Aberration vor. Was soll man glauben? Um die Ursache dieser sphärischen Aberration zu finden, wurde der Krümmungsradius der Linse mithilfe von DUI gemessen. Ein berührungsloses Profilometer kann die Erzeugende direkt abtasten, um sie an den Krümmungsradius anzupassen, ohne auf eine externe Referenzwellenfront angewiesen zu sein. Die Messergebnisse kamen zurück – der gemessene Krümmungsradius wich um 112 μm vom theoretischen Wert ab. Als nächstes wurde dieser Krümmungsradius der Abweichung in das optische Simulationsmodell des CGH-Erkennungssystems eingesetzt. Nachdem die Simulationsergebnisse vorliegen, wurden sie mit den gemessenen Oberflächenformdaten von CGH verglichen – die beiden stimmten bemerkenswert gut überein. Diese große sphärische Aberration war genau das Verhalten, das die Abweichung des Krümmungsradius unter der theoretischen Pose zeigen sollte.

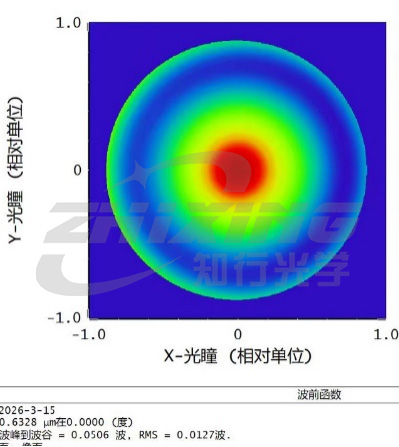

Abbildung 6 Simulationsergebnisse
Die Kette ist nun geschlossen: Krümmungsradiusabweichung → Sphärische Aberration sollte unter der theoretischen Pose erscheinen → CGH-gemessene sphärische Aberration stimmt mit der Simulation überein → CGH-Messung ist die reale. Warum zeigte DUI vorher keine offensichtliche sphärische Aberration in den Ergebnissen der Oberflächenform? Denn wenn ein berührungsloses Profilometer eine Oberfläche abtastet, hängt die Übereinstimmung zwischen dem Messkoordinatensystem und der mechanischen Referenz des Spiegels von der Klemmhaltung ab. Wenn der Spiegel nicht strikt in der theoretischen Pose fixiert ist, kann die durch die Krümmungsradiusabweichung verursachte Oberflächenformkomponente durch die Änderung der Messposition verwässert und in der Datenverarbeitung weiter geglättet werden, sodass sie letztendlich im Oberflächenformbericht „nicht wahrnehmbar“ erscheint. Aber die Messung des Krümmungsradius lügt nicht – der von DUI gemessene Wert des Krümmungsradius weicht vom theoretischen Wert ab, und diese Abweichung entspricht nach der Simulation genau der von CGH gemessenen sphärischen Aberration. Was ist so wirkungsvoll an der Kombination aus CGH und Katzenauge? Es trennt den Oberflächenformfehler und den Krümmungsradiusfehler. Bei fixierter Pose ist eine Abweichung im Krümmungsradius eine sphärische Aberration, die man nicht verbergen kann. Darüber hinaus kann diese sphärische Aberration durch Simulation reproduziert werden – sie erscheint nicht aus dem Nichts, sondern ist eine unvermeidliche Manifestation der Krümmungsradiusabweichung unter der theoretischen Pose. Was bedeutet das für Frontline-Betreiber? Die Garantie der theoretischen Pose durch das Katzenauge bringt spürbare Veränderungen beim Testen vor Ort mit sich:
◆ Der Besitz basiert jetzt auf Beweisen: Die Genauigkeit der Spiegelplatzierung wird nicht mehr anhand des „Aussehens der Streifen“ beurteilt. Das Katzenaugenbild ist ein quantitativer Posenbeurteilungsstandard, unabhängig von den Streifen.
◆ Daten zur Oberflächenform sind zuverlässig: Bei fester Pose ist die gemessene Oberflächenform die tatsächliche Oberflächenform des Spiegels selbst. Wenn der Krümmungsradius falsch ist, spiegelt die Oberflächenform genau den unscharfen Zustand wider und wird nicht durch die falsche Pose verdeckt.
◆ Reproduzierbar: Der Standard des Katzenaugenbildes bleibt unabhängig vom Bediener unverändert. Die von Zhang San und Li Si angepasste Pose ist dieselbe.
◆ Wenn Daten von verschiedenen Instrumenten in Konflikt geraten, gibt es eine klare Möglichkeit, das Problem zu lösen: CGH verfügt über ein Katzenauge, das die Pose fixiert und die wahre Oberflächenform unter der theoretischen Pose misst. Bei anderen Methoden sind „gut aussehende“ Daten möglicherweise nicht korrekt, wenn die Pose nicht streng festgelegt ist. In diesem Fall liefert die separate Messung des Krümmungsradius häufig die Antwort. Schließlich wird im CGH-Prüfsystem am häufigsten die Wellenfrontkompensation erwähnt – sie garantiert die Genauigkeit der Oberflächenform. Allerdings beruht die Wellenfrontkompensation auf der Annahme, dass die Pose zwischen dem getesteten Spiegel und dem CGH (Curve Front Gauge) im theoretisch entworfenen Zustand ist. Das Katzenauge fungiert als „stabilisierende Kraft“, die die Pose fixiert. Durch die Fixierung der Pose kommt die wahre Form des Spiegels zum Vorschein. Der Krümmungsradius ist entweder richtig oder falsch. Nichts ist verborgen. Und genau das ist es, was Präzisionsprüfungen am meisten erfordern: Authentizität.
