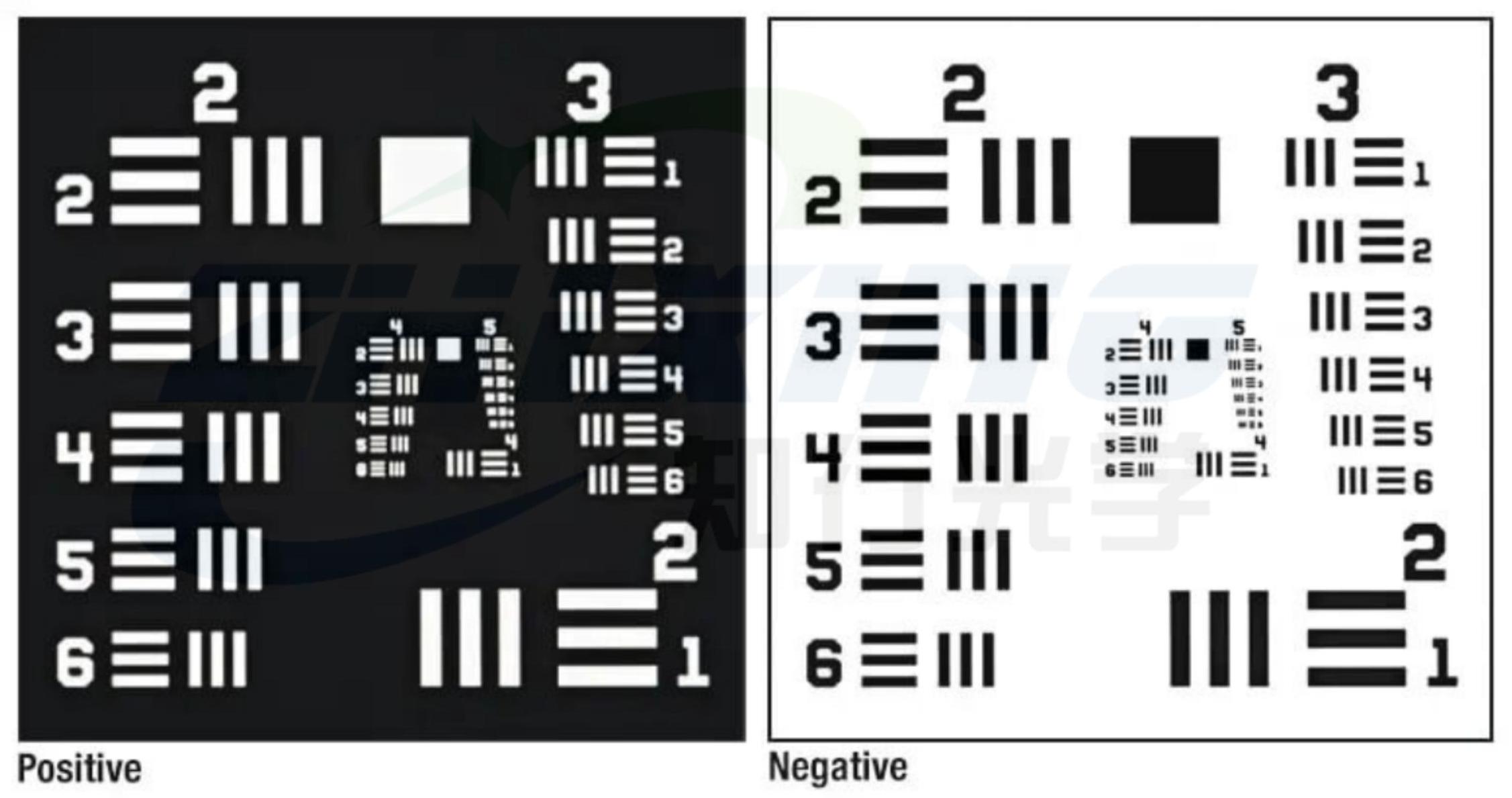

01 Was ist das Standardauflösungsziel der US-Armee? Das Standardauflösungsziel der US-Armee (USAF 1951 Resolution Target) ist eines der am häufigsten verwendeten Standardauflösungstestwerkzeuge in der optischen Industrie. Es verwendet eine standardisierte Anordnung schwarzer und weißer Linien, um die kleinsten Details zu bestimmen, die ein Objektiv auflösen kann.
Vereinfacht ausgedrückt: Die Anzahl der Zeilen, die ein Objektiv klar trennen kann, stellt sein Auflösungsvermögen dar. Da die Testmethode intuitiv und standardisiert ist, wird das Auflösungstestboard nach US-Militärstandard seit langem verwendet für:
◆ Überprüfung der Forschung und Entwicklung optischer Linsen
◆ Leistungsprüfung des Objektivs im Werk
◆ Bewertung der Auflösung des Bildgebungssystems
◆ Kalibrierung und Abnahme optoelektronischer Geräte. Für High-End-Objektive ist es zu einem unverzichtbaren Prüfstandard geworden.
02 Warum können wir uns nicht ausschließlich auf Wellenfronttests verlassen? Mit Wellenfronttests kann die optische Qualität des Objektivs selbst beurteilt werden, z. B.:
◆ Fehler in der Oberflächenform
◆ Aberrationskontrolle
◆ RMS/PV-Index.
In realen Anwendungen haben die letzten Auswirkungen auf die Bildgebungsleistung jedoch auch Folgendes zur Folge:
◆ CCD/CMOS-Pixelgrößenanpassung
◆ Sensorverpackungsfehler
◆ Genauigkeit der Systemmontage
◆ Tatsächlicher Fokussierungszustand.
Mit anderen Worten: Beim Wellenfronttest wird die Linse selbst gemessen, während beim US-Militärstandardtest das gesamte optoelektronische System überprüft wird. Was den Kunden letztendlich interessiert, sind nicht die theoretischen Parameter des Objektivs, sondern ob das System tatsächlich Zieldetails auflösen kann. Genau aus diesem Grund sind Tests nach US-Militärstandards unersetzlich.

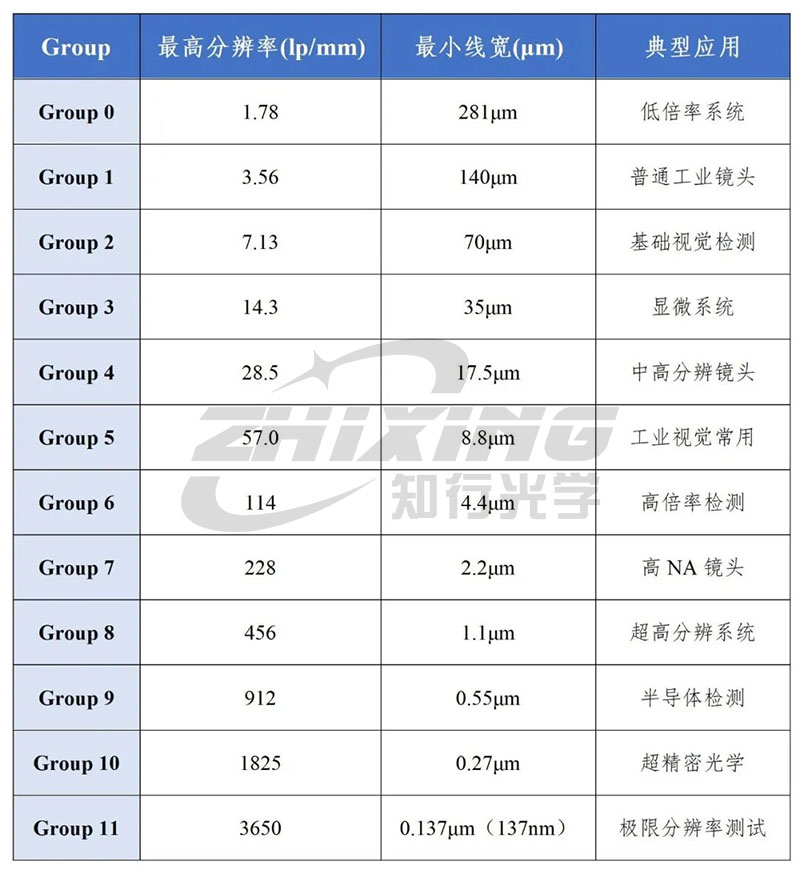

03. USAF-Gruppe 11: Die Grenzen von 3500 Linienpaaren herausfordern. Um den Testanforderungen ultrahochauflösender Objektive gerecht zu werden, hat Ningbo Zhixing Optics das ultrahochauflösende Testziel USAF Group 11 auf den Markt gebracht, das bis zu 3500 Linienpaare/mm unterstützt. Dies bedeutet, dass die minimale Linienbreite etwa 140 nm beträgt. Diese Größe nähert sich dem Maßstab der Mikro-Nano-Herstellung von Halbleitern. Die eigentliche Herausforderung besteht nicht nur darin, das Bild zu „erschaffen“, sondern auch dafür zu sorgen, dass es ausreichend präzise ist. Dazu gehört:
◆ Extrem hohe Präzision der Linienbreitensteuerung
◆ Klare und scharfe Kantenqualität
◆ Stabile und zuverlässige Kontrastleistung
◆ Ganzseitige Bildkonsistenzkontrolle.
Denn: Damit die Testergebnisse aussagekräftig sind, muss das Testziel selbst präziser sein als das zu testende Objektiv.
04 Warum verlassen sich High-End-Objektive zunehmend auf 11-Set-Testziele nach US-Militärstandard?
Da sich die Auflösungsfähigkeiten von Objektiven immer weiter verbessern, reichen herkömmliche Testziele mit geringer Vergrößerung für Verifizierungsanforderungen nicht mehr aus.
Insbesondere in folgenden Anwendungsszenarien: ◆Inspektion von Halbleiterwafern ◆AOI (Automatisierte Optische Inspektion) ◆Industrielle Bildverarbeitungssysteme mit hoher Pixelzahl ◆Mikroskopische Bildgebungsausrüstung auf Forschungsniveau Die Fähigkeit des Systems, kleinere Defekte zu erkennen und feinere Strukturen zu rekonstruieren, hängt häufig ab von: Die Auflösung des Systems unter realen Bedingungen.
Hochpräzise Testziele nach US-Militärstandard 11-Set sind entscheidende Werkzeuge zur Überprüfung dieser Fähigkeit.
05 Ein zuverlässiges Testziel bestimmt die Glaubwürdigkeit des Tests Viele Menschen konzentrieren sich auf Objektive, übersehen aber leicht die Teststandards selbst.
Tatsächlich: Nur eine ausreichend genaue Auflösungstabelle kann die ultimative Leistung des Objektivs wirklich messen.
Ningbo Zhixing Optics ist auf die Herstellung hochpräziser Mikro-/Nanostrukturen spezialisiert und bietet hochwertige:
◆US-Militärstandard-Auflösungstabelle ◆Ultrahohe Linienpaar-Testziele ◆Hochpräzise kundenspezifische Testmuster Bereitstellung zuverlässigerer Unterstützung für die Auflösungsüberprüfung für optische High-End-Systeme.
Da die Objektivleistung an ihre Grenzen stößt, müssen auch die Teststandards entsprechend angepasst werden.
Der US-Militärstandard 11 Sätze (3500 Linienpaare) ultrahochauflösender Testziele ist nicht nur ein Testwerkzeug, sondern auch ein wichtiger Verifizierungsstandard, der „theoretische Exzellenz“ und „Klarheit in der realen Welt“ verbindet.
