Sie können sicher sein, dass Sie das Zhixing OpenCV 10 mm Keramik-Kalibrierungsboard in unserem Werk kaufen. Zu unserem Kernforschungs- und Entwicklungsteam gehören eine Reihe von Ärzten, die an renommierten inländischen optoelektronischen Schulen ihren Abschluss gemacht haben. In Bezug auf Kalibrierplatten kann Zhixing umfassende und professionelle Dienstleistungen in den Bereichen Materialverarbeitung, Beschichtung, Halbleiterverarbeitung, Präzisionsschneiden und Zuverlässigkeitsprüfung anbieten.
Das von China Zhixing hergestellte OpenCV 10-mm-Keramikkalibrierungsboard zeichnet sich durch hohe Präzision aus. Da die Anordnung der Markierungen auf der Kalibrierungsplatte sicher ist, können die interne Matrix und der Verzerrungskoeffizient der Kamera anhand der von der Kamera aufgenommenen Bilder berechnet werden, die zur Berechnung der tatsächlichen physikalischen Koordinaten unter den Kamerakoordinaten verwendet werden können, um die Anforderungen zu erfüllen Genauigkeitsanforderungen.
Das OpenCV 10mm Ceramic Calibration Board ist ein Werkzeug zur Kamerakalibrierung, das in der Bildverarbeitung und maschinellen Bildverarbeitung weit verbreitet ist. Diese Bildverarbeitungskalibrierungstafel besteht abwechselnd aus vielen schwarzen und weißen Quadraten, was bestimmte Spezifikationen und Vorteile für das Industriedesign bietet.
Zweitens hat es eine hohe Anwendbarkeit. Da die schwarzen und weißen Quadrate in der OpenCV 10-mm-Keramikkalibrierungsplatine einen offensichtlichen Kontrast aufweisen und die Regelmäßigkeit und Stabilität der Verteilung der Markierungspunkte an verschiedene Aufnahmebedingungen der Kamera angepasst werden kann, kann eine große Anzahl von Aufnahmedaten durch einfache Berechnung verarbeitet werden .
Referenzzeichnung
Besonderheit:
Spezifikationen
Mustergröße (L*B)
Quadratische Seitenlänge (Distanz)
Anzahl der Quadrate (eins)
Material
Präzision (mm)
OpenCV5mm
5,0 * 4,0 mm
0,25*0,25mm
20*16
Glas/Keramik
±0,001 mm
OpenCV10mm
10*8mm
0,5*0,5mm
20*16
Glas/Keramik
±0,001 mm
OpenCV15mm
15*12mm
0,75 * 0,75 mm
20*16
Glas/Keramik
±0,001 mm
OpenCV20mm
20*16mm
1,0*1,0mm
20*16
Glas/Keramik
±0,001 mm
OpenCV30mm
30*24mm
1,5 * 1,5 mm
20*16
Glas/Keramik
±0,001 mm
OpenCV40mm
40*32mm
2,0 * 2,0 mm
20*16
Glas/Keramik
±0,001 mm
OpenCV50mm
50*40mm
2,5 * 2,5 mm
20*16
Glas/Keramik
±0,001 mm
OpenCV60mm
60*48mm
3,0 * 3,0 mm
20*16
Glas/Keramik
±0,001 mm
OpenCV80mm
80*64mm
4,0 * 4,0 mm
20*16
Glas/Keramik
±0,001 mm
OpenCV100mm
100*80mm
5,0 * 5,0 mm
20*16
Glas/Keramik
±0,001 mm
OpenCV160mm
160*160mm
8,0 * 8,0 mm
20*20
Glas/Keramik
±0,001 mm
OpenCV200mm
200*200mm
10,0*10,0mm
20*20
Glas/Keramik
±0,001 mm

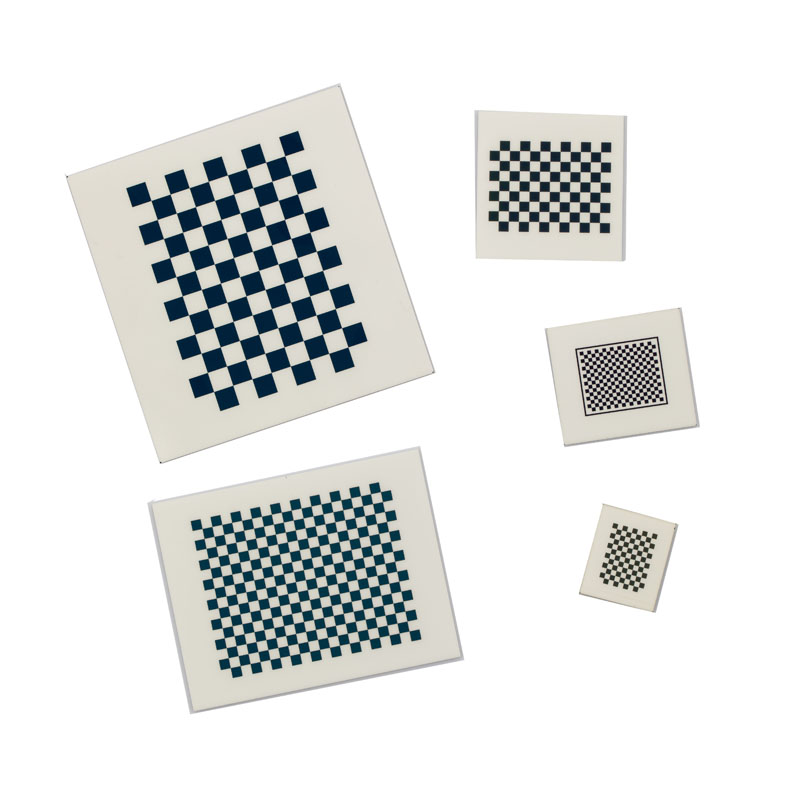

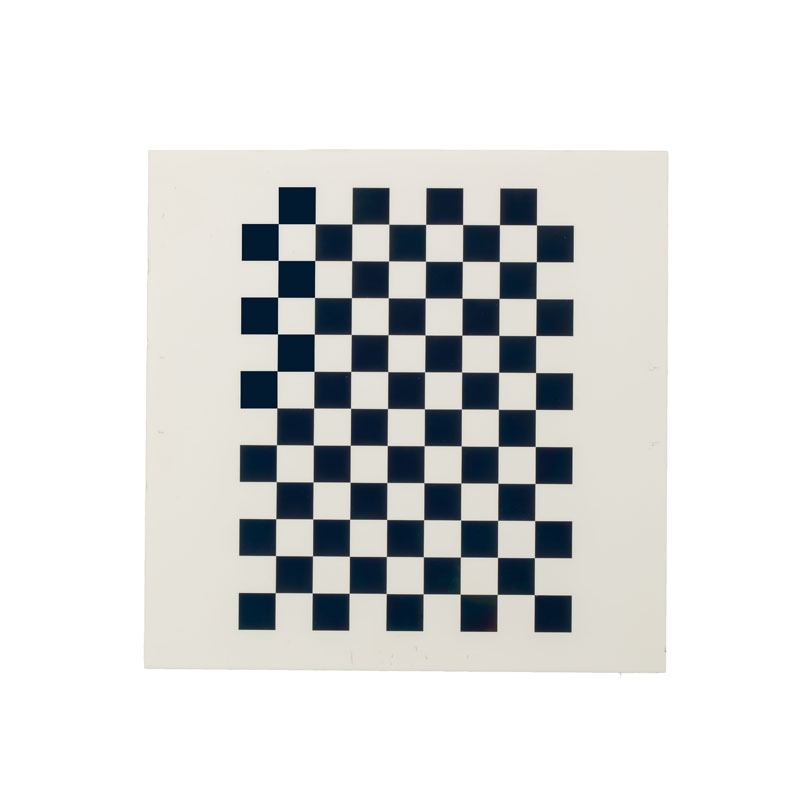

Physische Anzeige der quadratischen Kalibrierplatte aus Keramik
Das OpenCV 10 mm Ceramic Calibration Board ist eigentlich ein geometrisches Modell mit einem Musterarray mit festem Abstand. Die Kamera erfasst ein Bild durch eine flache Platte mit einem Musterarray mit festem Abstand (d. h. die Kalibrierungsplatte) und berechnet dann das geometrische Modell des erfassten Bildes durch die Berechnung des Kalibrierungsalgorithmus. Dadurch werden hochpräzise Mess- und Rekonstruktionsergebnisse erzielt, Linsenverzerrungen effektiv korrigiert und die Genauigkeit der Bildmessung und Photogrammetrie in Bildverarbeitungsanwendungen erheblich verbessert.
In Anwendungen wie maschinellem Sehen, Bildmessung, Photogrammetrie und 3D-Rekonstruktion wird die Kalibrierungsplatine hauptsächlich zur Korrektur von Linsenverzerrungen verwendet; Bestimmen Sie die Konvertierungsbeziehung zwischen physischer Größe und Pixeln. und bestimmen Sie die geometrische 3D-Position eines Punktes auf der Oberfläche eines Weltraumobjekts und des entsprechenden Punktes in der Bildbeziehung, um das geometrische Modell der Kamerabildgebung zu erstellen.
Wettbewerbsvorteil
Im Hinblick auf rechnergestützte Hologramme kann Zhixing Optics Komplettlösungen vom optischen Design über die Codierung von Verarbeitungsdateien, Halbleiterverarbeitung, Inspektionsfehleranalyse und Kalibrierung der Inspektionsergebnisse anbieten. Die Produktlieferzeit beträgt 1 bis 2 Wochen und der Preis ist günstiger. Im Bereich Kalibrierplatten kann das Unternehmen umfassende und professionelle Dienstleistungen in den Bereichen Materialbearbeitung, Beschichtung, Halbleiterbearbeitung, Präzisionsschneiden und Zuverlässigkeitsprüfung anbieten.

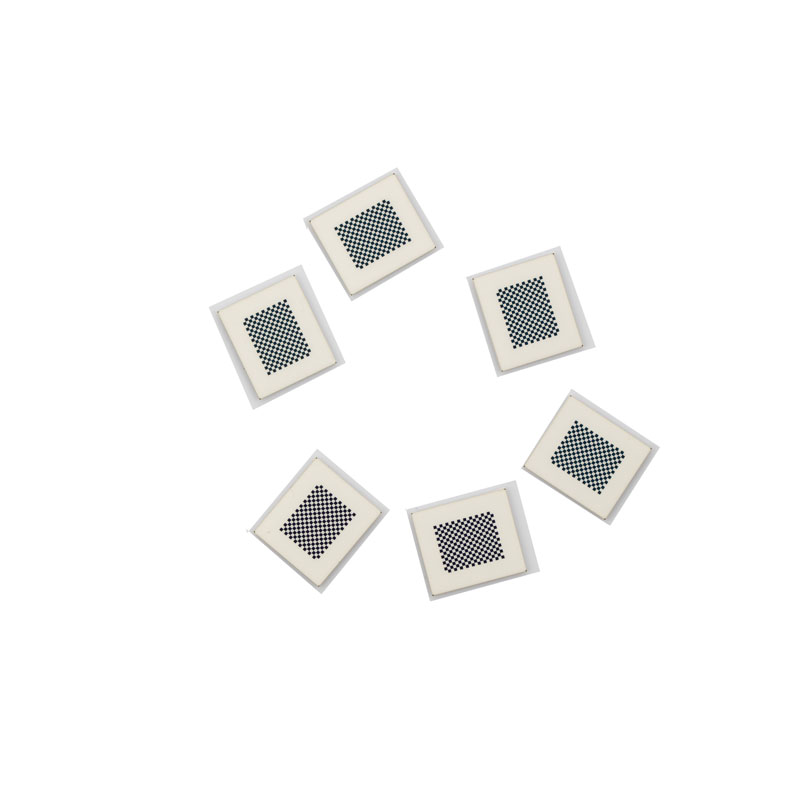

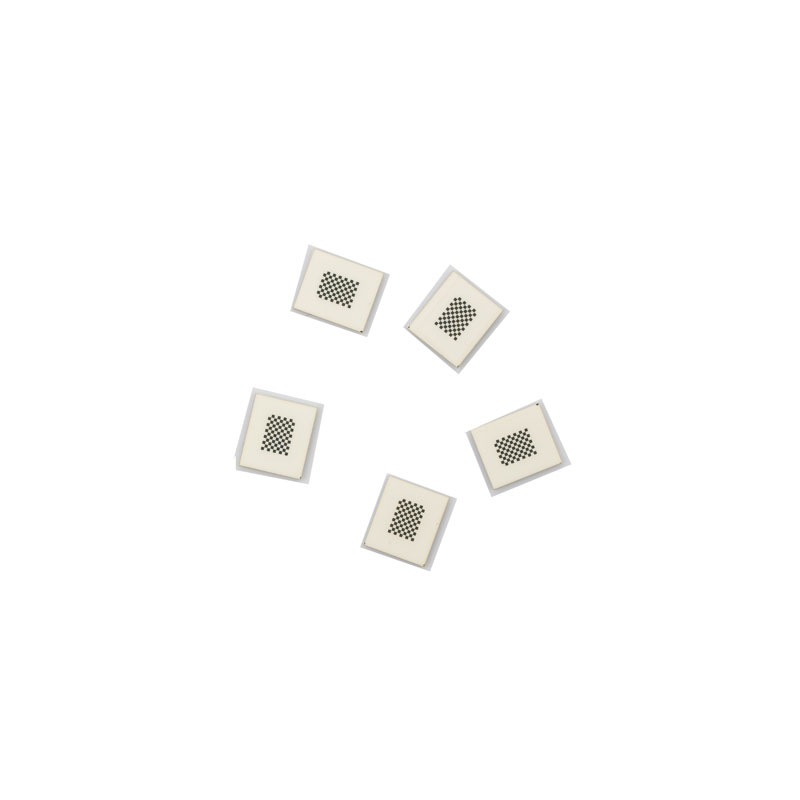

Ausstellungsfotos
Das 10-mm-Keramikkalibrierungsboard von OpenCV wird in der maschinellen Bildverarbeitung, Bildmessung, Photogrammetrie, dreidimensionalen Rekonstruktion und anderen Anwendungen zur Korrektur von Linsenverzerrungen eingesetzt. Bestimmen Sie die Konvertierungsbeziehung zwischen physischer Größe und Pixeln. und bestimmen Sie die dreidimensionale geometrische Position eines Punktes auf der Oberfläche eines Weltraumobjekts und seinen Standort. Die Beziehung zwischen den entsprechenden Punkten im Bild erfordert die Erstellung eines geometrischen Modells der Kameraabbildung.
Durch die Kameraaufnahme der Musteranordnungsplatte mit festem Abstand und die Berechnung des Kalibrierungsalgorithmus kann das geometrische Modell der Kamera ermittelt werden, um hochpräzise Mess- und Rekonstruktionsergebnisse zu erhalten. Die flache Platte mit einer Musteranordnung mit festem Abstand ist die Kalibrierungsplatte.
Für Anfragen zu Machine Vision Calibration Board, optischem Glaslinienlineal, Fotomaske oder Preisliste hinterlassen Sie uns bitte Ihre E-Mail und wir werden uns innerhalb von 24 Stunden bei Ihnen melden.
