I. Traditionelle Inspektion: Gefangen zwischen „Testplatten“ und „Leitungen“
Lange Zeit basierte die Oberflächenformprüfung von Zylinderlinsen hauptsächlich auf den folgenden traditionellen Verfahren, die den Anforderungen der modernen Hochpräzisionsindustrie jedoch zunehmend nicht mehr gerecht werden:
1. Testplattenmethode: Diese alte Methode basiert auf der Beobachtung von Interferenzstreifen (Newtons Ringen) durch erfahrene Techniker. Da es sich um eine kontaktbasierte Messung handelt, kann es leicht zu Kratzern auf der teuren Linsenoberfläche kommen; Darüber hinaus kann die Probe nur eine qualitative Beurteilung liefern, keine quantitativen digitalen Oberflächenformdaten im Subnanometerbereich liefern und die Anforderungen asphärischer und zylindrischer Oberflächen nicht erfüllen.
2. Konturscannen: Ein teures „Punkt-Linien“-Spiel und ein Effizienzengpass
Kontaktkonturscannen (repräsentative Ausrüstung: Panasonic UA3P)
Berührungsloses Konturscannen (repräsentative Ausrüstung: LUPHOScan, DUI, Niederlande)
Kernproblem: Teure Ausrüstung, was zu einer übermäßigen Abschreibungsbelastung für kleine verarbeitende Betriebe führt.
II. CGH-Lösung: Der „perfekte Maßstab“ für die Reduzierung von Abmessungen
Um die oben genannten Probleme zu lösen, bietet die Inspektionslösung Cylindrical CGH (Cylindrical Standard Lens) von Zhixing Optics Verarbeitern eine äußerst kostengünstige Option mit ihren Vorteilen hoher Präzision, niedrigen Kosten und hoher Effizienz.
1. Erkennungsgenauigkeit im Subnanometerbereich
Die Kernlogik von CGH besteht darin, das Prinzip der holographischen Beugung zu nutzen, um die vom Interferometer emittierte Standardwellenfront (planar oder sphärisch) präzise in eine zylindrische Wellenfront zu „verdrehen“, die perfekt zur gemessenen zylindrischen Oberfläche passt. Durch diese „Nullkompensations“-Erkennung wird die ursprünglich komplexe Messung asphärischer Zylinderflächen so einfach und intuitiv wie die Inspektion eines Planspiegels. Zhixing Optics kann durch optimierte Ätzprozesse den Herstellungsfehler von CGH selbst auf nm-Ebene kontrollieren und Kunden so eine ultimative Erkennungsgenauigkeit bieten.
2. Vollfeld-Array, verabschieden Sie sich von „Blinden Männern und dem Elefanten“
Im Gegensatz zu Profilometern erfolgt die CGH-Inspektion berührungslos. Im Sichtfeld des Interferometers sind die gesamte Oberflächenform des zylindrischen Spiegels, lokale Defekte und sogar winzige Verzerrungen entlang der Längsachse deutlich sichtbar.
3. Schnelle Ausrichtung und Kostensenkung
Die einzigartige „Hybrid-CGH-Verarbeitungstechnologie“ von Zhixing Optics integriert kontrastreiche Ausrichtungsmarkierungen vom Amplitudentyp auf dem CGH-Substrat. Dies reduziert den bisher äußerst langwierigen Interferometer- und CGH-Ausrichtungsprozess auf die zweite Ebene. In Kombination mit unseren entwickelten Schnellinspektionsvorrichtungen wird eine manuelle Effizienz von UPH 60 (60 Stück pro Stunde) erreicht, wodurch die Kosten pro geprüftem Stück erheblich gesenkt werden.
III. Einheit von Wissen und Handeln: Tief verwurzelte Stärke in der Inspektion von Zylinderlinsen
Bei Zhixing Optics sind wir mit dem Forschungsaufwand und dem industriellen Wert hinter jeder Zylinderlinse bestens vertraut. Um die letzte Lücke vom „Labordesign“ zur „industriellen Massenproduktion“ vollständig zu schließen, hat Zhixing Optics einen umfassenden technologischen Burggraben im Bereich der zylindrischen CGHs errichtet:
1. Vollständige Spezifikationsabdeckung, Ausweitung der Parametergrenzen
Um sich an verschiedene Anforderungen anzupassen, von Mikro-Nano-Optiken bis hin zu Weltraumkameras mit großer Apertur, hat Zhixing Optics eine standardisierte Produktserienbibliothek eingerichtet. Wir bieten eine vollständige Palette an Substratgrößen an, darunter 2 Zoll, 3 Zoll, 4 Zoll, 6 Zoll und sogar 9 Zoll. In Bezug auf die wichtigsten optischen Parameter kann der zylindrische CGH von Zhixing Optics eine minimale Fno von 0,7 erreichen, was die Testherausforderungen von asphärischen Zylinderspiegeln mit großer numerischer Apertur und hoher Steilheit problemlos bewältigen kann und die Lücke bei der Prüfung ultraschneller Zylinderspiegel im Inland schließt.
Industrielles Zertifikat für neue Produkte
2. Digital Empowerment: Selbstentwickeltes Auswahltool
Wie kann man angesichts komplexer asphärischer Parameter schnell das am besten passende CGH finden? Zhixing Optics hat ein spezielles Online-Auswahltool für zylindrische CGHs entwickelt. Benutzer müssen lediglich den Krümmungsradius und die effektive Blende des Objektivs eingeben und erhalten in Sekundenschnelle eine Auswahllösung. Dies reduziert den Kommunikationsaufwand in den frühen Phasen eines Projekts erheblich.

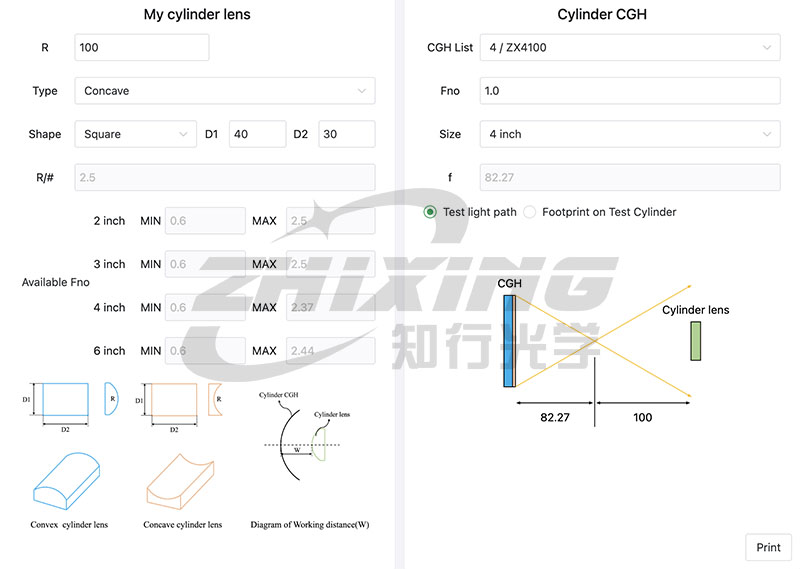

Zylindrische CGH-Auswahlschnittstelle
3. Closed-Loop-Lieferung: Volldimensionales Präzisionsmontage- und Einstellvorrichtungssystem
Eine genaue Messung setzt eine genaue Ausrichtung voraus. Für zylindrische CGH-Anwendungen stellt Zhixing Optics nicht nur eine „Skala“ zur Verfügung, sondern entwickelt auch eine komplette Hardwarelösung:
Spezielle sechsdimensionale Einstellvorrichtung für CGH: Diese Vorrichtung verfügt über Einstellmöglichkeiten im Mikrometerbereich mit sechs Freiheitsgraden (6-DOF) und ermöglicht eine präzise koaxiale Ausrichtung zwischen dem CGH und der optischen Achse des Interferometers.

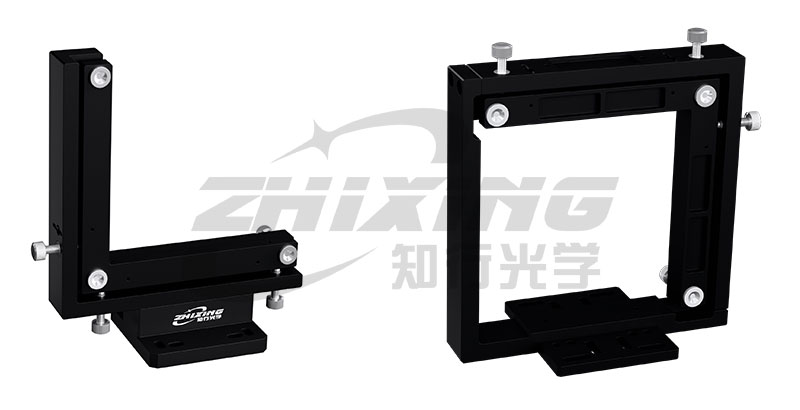

Mehrdimensionaler Verstellrahmen (145 mm Lichthöhe links, 108 mm Lichthöhe rechts)
Spezielle Spannvorrichtung für zylindrische Linsen: Wir haben eine äußerst stabile spezielle Klemme für die spezielle Geometrie von zylindrischen Linsen entwickelt, die sicherstellt, dass die Belastung der Linse während des Inspektionsprozesses minimiert wird und eine schnelle und wiederholbare Positionierung unterstützt.

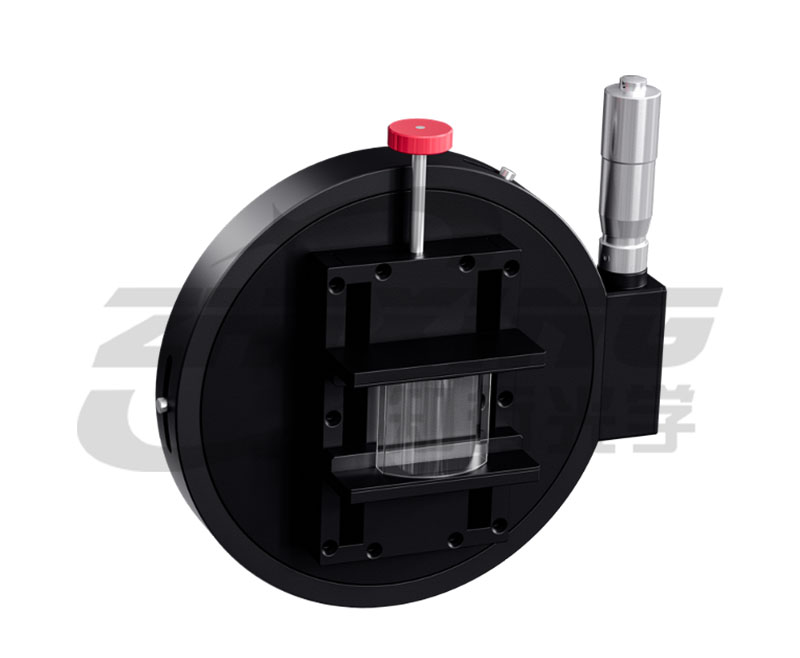

Zylindrische Spannvorrichtung
Hocheffiziente Zusammenarbeit: In Kombination mit holografischen Ausrichtungsmarkierungen auf dem CGH modularisiert und standardisiert dieses Werkzeugsystem den zuvor umständlichen Montage- und Anpassungsprozess und sorgt so für ein wirklich schnelles Erlebnis vom Auspacken bis zur Datenausgabe.
Abschluss
Bei Zhixing Optics sind wir uns des industriellen Werts jedes präzisen zylindrischen Spiegels bewusst. Um den Prozess vom „Labordesign“ bis zur „Massenproduktion“ vollständig zu rationalisieren, bieten wir nicht nur zylindrische CGHs im Subnanometerbereich an, sondern nutzen auch unsere selbst entwickelten Auswahltools und ausgereiften optomechanischen integrierten Lösungen, um einen kompletten Closed-Loop-Service anzubieten, von der Lösungsauswahl über hochpräzise Einstellwerkzeuge bis hin zur Spannunterstützung. Zhixing Optics ist nicht nur ein Hersteller von Präzisionsmaßstäben, sondern auch Ihr hochwertiger Partner für die Bewältigung der Herausforderungen bei der Zylinderprüfung und hilft Ihnen dabei, jede Wellenfront genau zu reproduzieren.
