I. Der unsichtbare Oberflächenformkiller: Die unausweichliche „Projektionsverzerrung“
Bei der Diskussion der Präzisionskorrektur von CGH (Computational Hologram) verwechseln viele Kollegen leicht zwei Konzepte: Das eine ist die geometrische Verzerrung, die durch die Gestaltung des optischen Pfades verursacht wird, und das andere ist der direkte Schreibpositionsfehler der Lithographieausrüstung selbst. In Wirklichkeit handelt es sich um zwei völlig unterschiedliche „Treiber hinter den Kulissen“.
Der Positionsfehler beim Direktschreiben bezieht sich auf die physikalische Positionsabweichung, die durch mechanische Bewegung oder Koordinatenstiche während der Nanogravur in einer Lithographiemaschine oder einem Elektronenstrahl-Direktschreibtisch verursacht wird. Dabei werden die Hardwarefähigkeiten der Fertigungsanlagen getestet.
Die Verzerrung, auf die wir uns heute konzentrieren werden, liegt vollständig im optischen Pfaddesign des CGH.
Bei der Inspektion von asphärischen oder Freiformoberflächen höherer Ordnung erzeugt der auf das CGH-Substrat projizierte Strahl aufgrund der großwinkligen, nichtaxialen Eigenschaften des optischen Pfaddesigns natürlich eine geometrische nichtlineare Streckung oder Kompression, ähnlich einem „Funhouse-Spiegel“. Sobald diese Designverzerrung vorhanden ist, führt sie zu einer „räumlichen Verformung“ der Beugungsstreifen auf dem CGH.
1. Die Essenz der Wellenfronttransformation und Koordinatentransformation
Die Kernaufgabe des CGH besteht darin, die vom Interferometer ausgegebene Standard-Kugelwelle (oder ebene Welle) in eine Wellenfront umzuwandeln, die perfekt zur gemessenen asphärischen Oberfläche passt. Um diese komplexe Wellenfronttransformation zu erreichen, wird eine komplexe, nichtlineare Abbildungsbeziehung zwischen den einzelnen Pixeln auf dem Interferometerdetektor und ihren tatsächlichen Positionen auf der gemessenen Oberfläche erstellt.
2. Visuelle Manifestationen der Projektionsverzerrung
Diese nichtlineare Abbildung führt direkt zu einer Projektionsverzerrung. Bei der technischen Prüfung macht es sich visuell durch eine Verzerrung der Geometrie der gemessenen Komponente in den Ergebnissen bemerkbar. Zum Beispiel:
◆Ein tatsächlich kreisförmiger Spiegel erscheint in den interferometrischen Testergebnissen als Ellipse;
◆Ein eigentlich quadratischer Spiegel erscheint in den Ergebnissen als Trapez.
Quantitatives Beispiel: Studien zeigen, dass bei asphärischen Oberflächen mit großen Abweichungen die durch CGH-Bildverzerrung verursachte „Vergrößerungsabweichung an verschiedenen radialen Positionen“ maximal 2,7:1 erreichen kann! Diese Größenordnung übersteigt den Toleranzbereich gewöhnlicher optischer Komponenten bei weitem.
3. Fatale negative Auswirkung auf die Aberrationsanalyse
Diese Verzerrung verzerrt nicht nur das Oberflächenbild, sondern wandelt, was noch schlimmer ist, Aberrationen niedriger Ordnung in signifikante Aberrationen höherer Ordnung um. Dies bedeutet, dass die vom Interferometer bereitgestellte Oberflächenfehleranalyse grundsätzlich falsch ist. Die Verwendung dieser fehlerhaften Daten zur Steuerung von CNC-Poliermaschinen führt zu falschen Entscheidungen zur Formkorrektur.

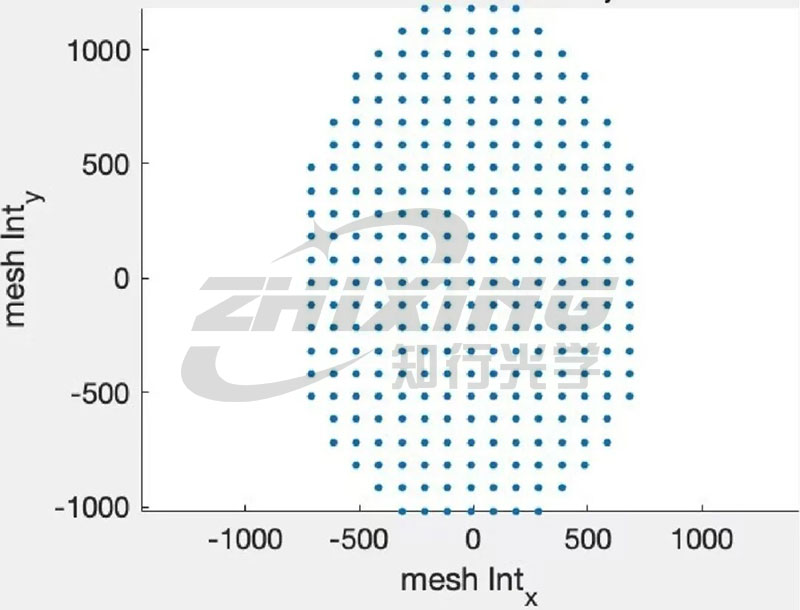

Interferometer-Erkennung der Punktverteilung in einem Muster

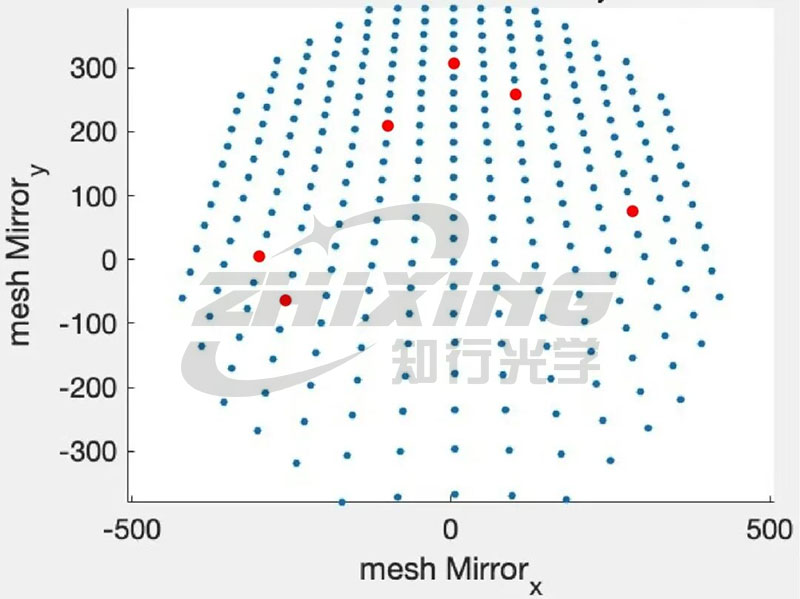

Punktverteilung auf der zu messenden asphärischen Oberfläche
II. Ineffektives Polieren ablehnen: Die Verzerrungskorrektur ist der einzige Schlüssel zur Überwindung von Engpässen bei der Bearbeitung asphärischer Oberflächen
Bei der Ultrapräzisionsfertigung kann eine unkorrigierte Verformung an der Prüfstelle eine fatale Kettenreaktion auslösen:
1. Unfähigkeit, die Oberflächenform zu konvergieren: Aufgrund der Einführung von Aberrationen höherer Ordnung nimmt der Fehler von Komponenten in bestimmten Frequenzbändern mit jedem Polierzyklus zu, anstatt zu sinken, was zu einem Teufelskreis bei der Bearbeitung führt.
2. Verschwendete Maschinenzeit: CNC-Poliermaschinen verbringen viel Zeit damit, nicht vorhandene, verzerrte Fehler zu „reparieren“, was zu einer extrem geringen Maschinenauslastung führt.
3. Starker Ertragsabfall: Bei asphärischen Oberflächen mit hoher numerischer Apertur (NA) oder komplexen Freiformflächen können selbst geringfügige geometrische Verformungen dazu führen, dass das gesamte optische System die Leistungsstandards nicht mehr erfüllt.
Kurz gesagt liefert die CGH-Inspektion ohne Verzerrungskorrektur nur ein verzerrtes Bild der Oberflächenform. Nur durch eine rigorose Verzerrungskorrektur, bei der die durch physikalische Prinzipien verursachte nichtlineare Koordinatentransformation gründlich korrigiert wird, können die vom Interferometer gemessenen Oberflächenformdaten genau sein. Nur dann kann die Werkzeugmaschine „zielen und schießen“ und eine wirklich präzise Kompensation erzielen.

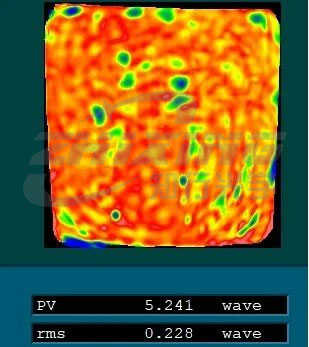

Testdaten vor der Verzerrungskorrektur (Spiegel ist quadratisch).

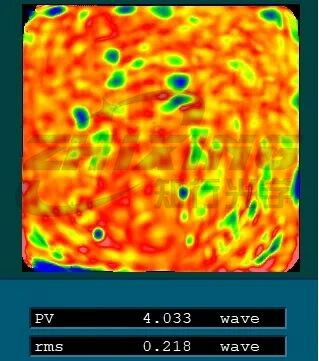

Testdaten nach Verzerrungskorrektur (Spiegel ist quadratisch).
III. Streben nach absoluter Präzision und gleichzeitig nach höchster Effizienz

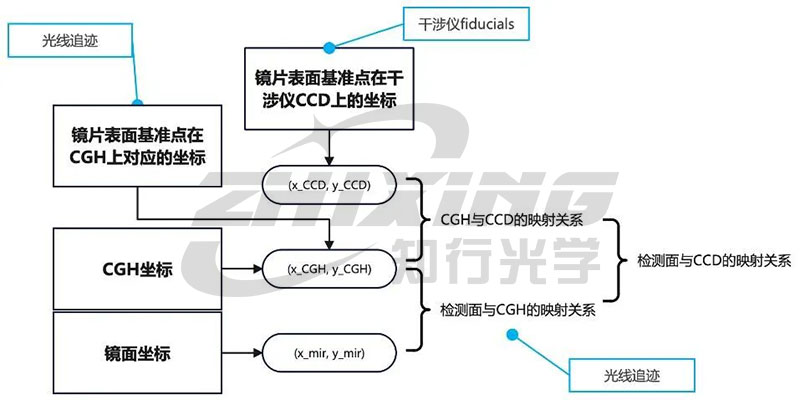

In der Vergangenheit zögerten viele optische Hersteller, eine Verzerrungskorrektur zu implementieren, da herkömmliche Methoden auf hochpräzisen Koordinatenmessgeräten (CMMs) beruhten, um jede Linie und jeden Punkt einzeln zu messen. Dies erforderte nicht nur erhebliche Investitionen in die Ausrüstung, sondern erforderte auch einen umständlichen und zeitaufwändigen Testprozess, bei dem die sekundäre Klemmung zu neuen Positionierungsfehlern führte. Um dieses Problem der Branche vollständig zu lösen, haben wir vorab Markierungen mit festen Koordinaten innerhalb des Ausrichtungsbereichs um den Haupt-CGH-Bereich reserviert und anschließend fortschrittliche Raytracing-Algorithmen zur In-situ-Verzerrungskorrektur verwendet. Dieses Upgrade integriert die Verzerrungskorrektur vollständig in den täglichen Inspektionsprozess:
◆ Macht herkömmliche KMGs überflüssig, wodurch komplexe Offline-Messungen und Spannfehler vermieden werden.
◆ Die direkte geometrische Rekonstruktion auf Basis von Raytracing verbessert die Inspektions- und Korrektureffizienz erheblich und sorgt gleichzeitig für absolute Korrekturgenauigkeit, sodass die hochpräzise Inspektion asphärischer Oberflächen kein Engpass mehr für die Produktionskapazität der Produktionslinie darstellt.

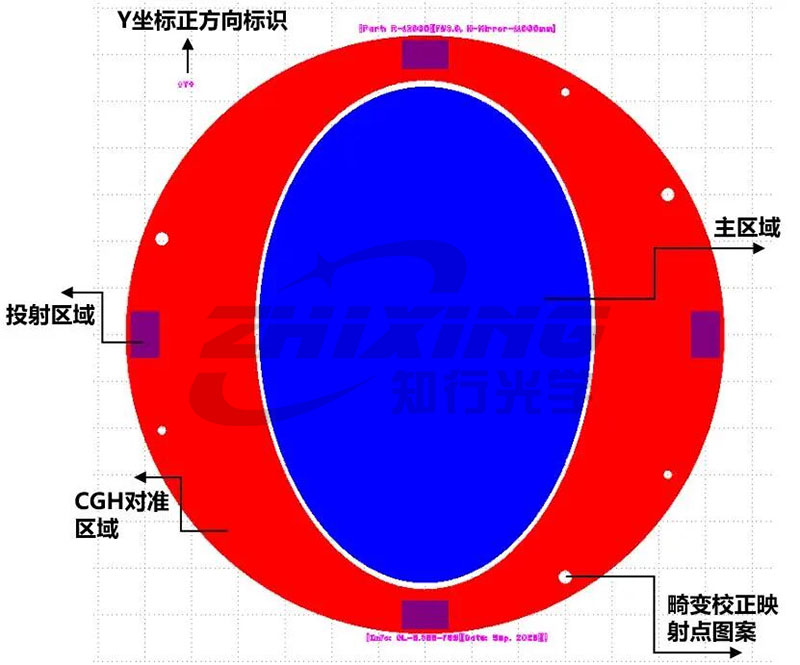

CGH-Gesamtlayoutdiagramm

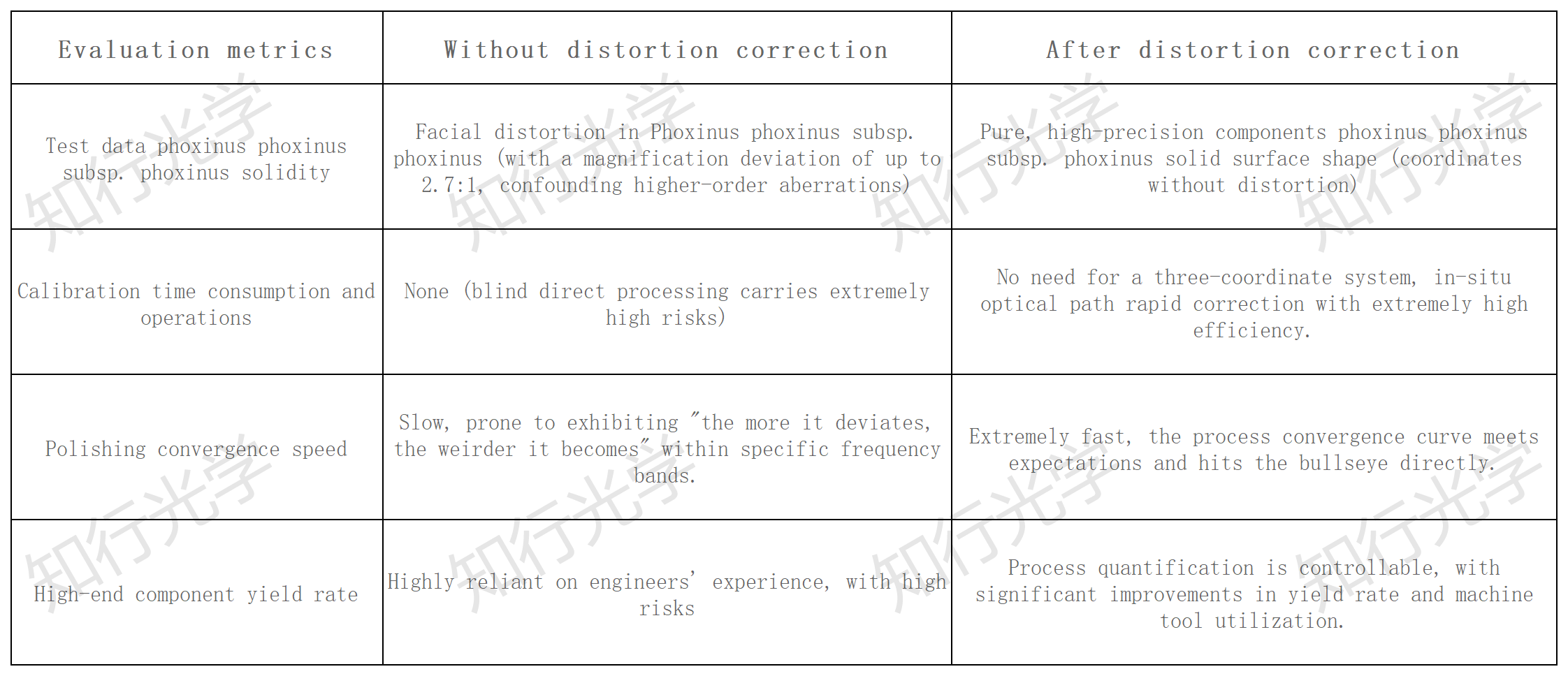

IV. Der Doppelkampf zwischen Effizienz und Präzision: Wie groß ist der Unterschied zwischen durchgeführter und nicht durchgeführter Kalibrierung?
V. Wählen Sie hochwertige CGHs, um sicherzustellen, dass jeder Polierschritt effektiv ist
In der nächsten Phase der Präzisionsoptikfertigung geht es um absolute Präzision, aber noch wichtiger, um die Kontrolle der Ausschussraten und die Produktionseffizienz.
Als Ihr CGH-Anpassungsexperte bietet jedes von uns gelieferte CGH nicht nur eine Musterqualität im Mikro-Nano-Bereich, sondern ist standardmäßig auch mit einer hochpräzisen, hocheffizienten Verzerrungskorrekturlösung ausgestattet. Wir nutzen technologische Innovationen, um Prozesse zu vereinfachen und die Präzision in Ihrer Werkstatt zu erhöhen.
Lehnen Sie wirkungsloses Polieren ab und verabschieden Sie sich von Verarbeitungsabweichungen. Lassen Sie uns wirklich präzise und effiziente „Lineale“ zur Sicherung Ihrer hochpräzisen optischen Bearbeitung einsetzen!
