Weißes Panel, schwarzes Muster, Keramik-Kalibrierungstafel

Zhixing verfügt über umfangreiche Erfahrung mit Keramikkalibrierungstafeln mit weißem Panel und schwarzem Muster und kann gleichzeitig sicherstellen, dass die Produktgenauigkeit den Anforderungen der Kunden entspricht, die Anpassung verschiedener Modelle unterstützen und freut sich auf die Zusammenarbeit mit Ihnen.

Das White Panel Black Pattern Ceramic Calibration Board ist ein Werkzeug zum Kalibrieren und Messen von Robotern für hochpräzise Bildverarbeitungsanwendungen. Es eignet sich für industrielle Automatisierungsproduktionslinien, Roboter-Vision-Systeme, 3D-Scanning, CNC-Bearbeitung und Inspektion. Mit der Kalibrierungstafel können Position und Haltung des Roboters gemessen, die Präzision und Genauigkeit des Roboters verbessert, die Arbeitseffizienz verbessert sowie die Produktionskosten und das Arbeitsrisiko gesenkt werden.

Die Anforderungen an die White Panel Black Pattern Ceramic Calibration Board sind sehr streng und erfordern eine hohe Stabilität und hohe Präzision sowie Anti-Interferenz-Leistung und hohe Wiederholbarkeit. Daher können nur Hersteller mit hervorragender optischer Qualität und präzisen Herstellungsprozessen solch schwierige Kalibrierplatten herstellen.

Kurz gesagt, das White Panel Black Pattern Ceramic Calibration Board ist ein High-End-Mess- und Kalibrierungswerkzeug für die maschinelle Bildverarbeitung, das die Präzision und Genauigkeit von Roboter- und automatisierten Produktionslinien verbessern kann, für eine Vielzahl von Industriebereichen geeignet ist und ein unverzichtbarer Bestandteil von ist moderne intelligente Fertigung und automatisierte Produktion. Das White Panel Black Pattern Ceramic Calibration Board ist ein Werkzeug zum Kalibrieren und Messen von Robotern für hochpräzise Bildverarbeitungsanwendungen. Es eignet sich für industrielle Automatisierungsproduktionslinien, Roboter-Vision-Systeme, 3D-Scanning, CNC-Bearbeitung und Inspektion. Mit der Kalibrierungstafel können Position und Haltung des Roboters gemessen, die Präzision und Genauigkeit des Roboters verbessert, die Arbeitseffizienz verbessert sowie die Produktionskosten und das Arbeitsrisiko gesenkt werden.

Die Anforderungen an die White Panel Black Pattern Ceramic Calibration Board sind sehr streng und erfordern eine hohe Stabilität und hohe Präzision sowie Anti-Interferenz-Leistung und hohe Wiederholbarkeit. Daher können nur Hersteller mit hervorragender optischer Qualität und präzisen Herstellungsprozessen solch schwierige Kalibrierplatten herstellen.

Kurz gesagt, das White Panel Black Pattern Ceramic Calibration Board ist ein High-End-Mess- und Kalibrierungswerkzeug für die maschinelle Bildverarbeitung, das die Präzision und Genauigkeit von Roboter- und automatisierten Produktionslinien verbessern kann, für eine Vielzahl von Industriebereichen geeignet ist und ein unverzichtbarer Bestandteil von ist moderne intelligente Fertigung und automatisierte Produktion.

BESONDERHEIT:

Wesentliche Details

Kundenspezifischer Support: OEM, ODM

Herkunftsort: Zhejiang, China

Markenname: Zhixing

Modellnummer: ZX

Produktname: Keramik-Kalibrierungstafel mit weißem Panel und schwarzem Muster

Material: Keramik

Farbe weiß

Präzision: ±0,001

Charakteristisch: Zerbrechlich

Anwendung: Bildverarbeitung

Funktion: Kalibrierung

Gewicht: ±15g

Typ: Optisches Zubehör

Verwendung: Messgeräte

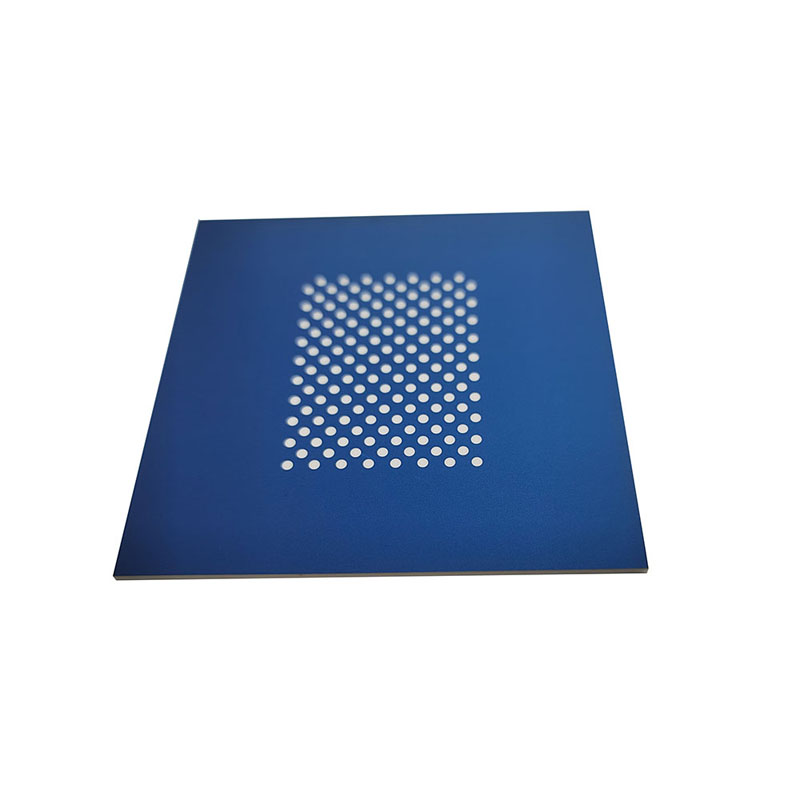

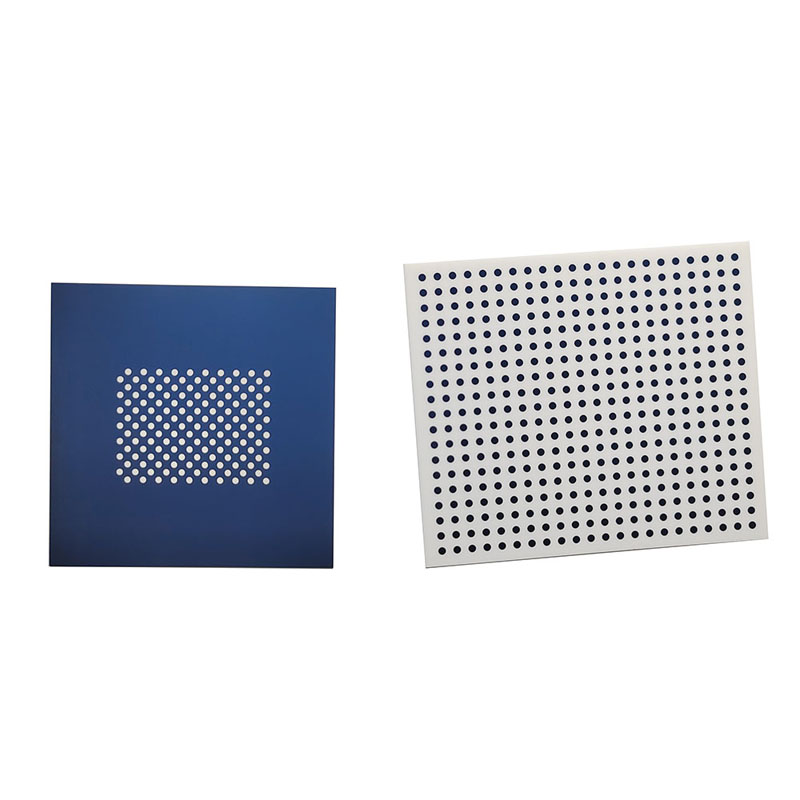

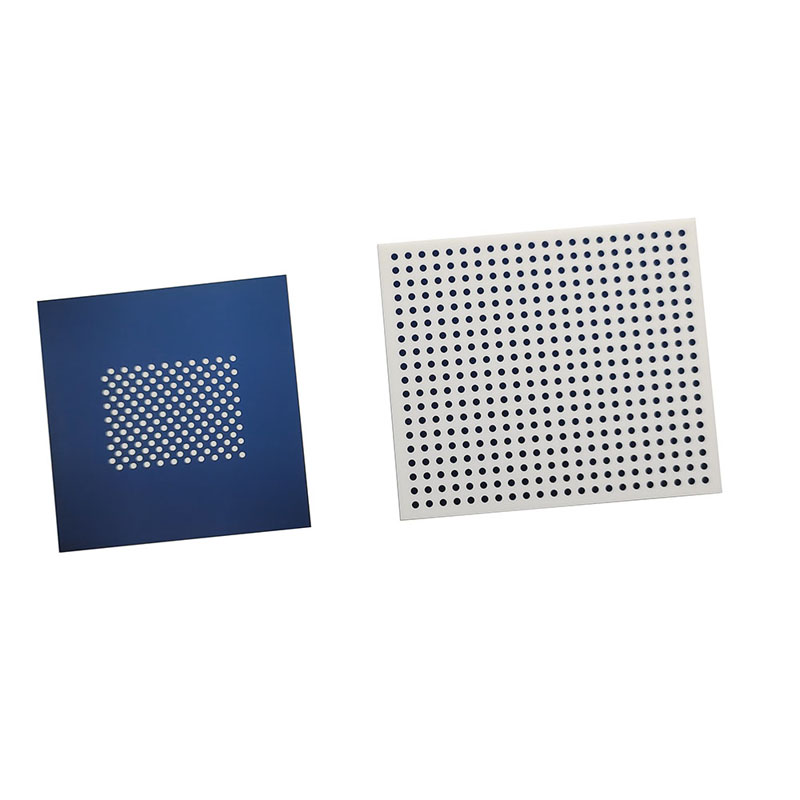

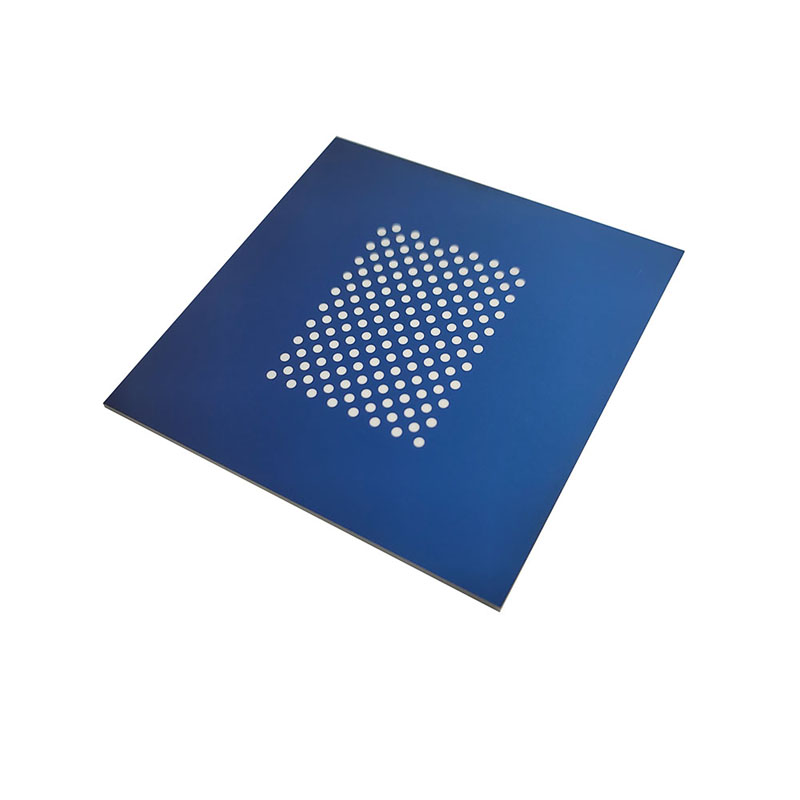

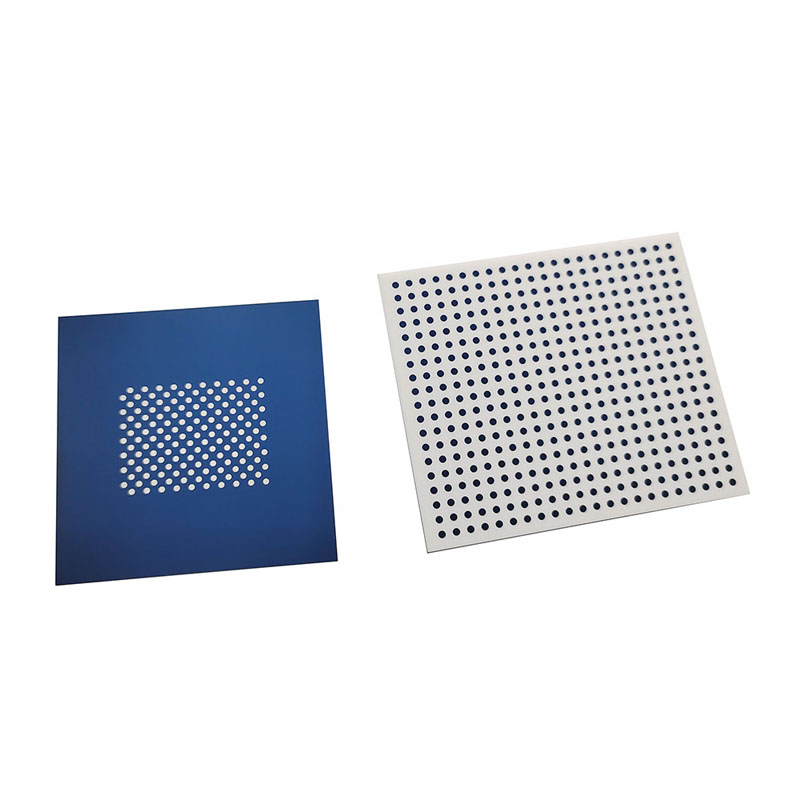

Blaues Panel mit weißem Muster vs. blaues Muster mit weißem Muster

Weiße Musterdetailanzeige

Vorsichtsmaßnahmen für die Verwendung der Keramikkalibrierungstafel mit weißem Panel und schwarzem Muster:

1. Die Anzahl der Kalibrierungsbilder liegt normalerweise zwischen 15 und 25. Die Anzahl der Bilder ist zu gering, was leicht zu ungenauen Kalibrierungsparametern führen kann.

2. Die Abbildungsgröße der Kalibrierungsplatte muss etwa 1/4 bis das Doppelte des gesamten Bildes betragen und die Größe muss je nach Szene unterschiedlich sein.

3. Polieren Sie die Kalibrierplatte mit der Hilfslichtquelle, um sicherzustellen, dass die Helligkeit der Kalibrierplatte ausreichend und gleichmäßig ist.

4. Die Abbildung der Kalibrierungsplatte darf nicht übermäßig explodiert sein, da dies zu einem Versatz der Merkmalskonturextraktion und damit zu einer ungenauen Extraktion des Kreismittelpunkts führen würde.

5. Die Abbildung der Kalibrierplattenmerkmale darf keinen offensichtlichen Defokussierungsabstand aufweisen. Wenn eine Defokussierung auftritt, können der Abstand der Kalibrierungsplatte, die Größe der Blende und der Bildabstand durch Anpassen angepasst werden (bei einem Objektiv mit festem Fokus bedeutet Fokussieren normalerweise das Anpassen des Bildabstands).

6. Während des Kalibrierungsvorgangs können Blende und Brennweite der Kamera nicht geändert werden, was eine Neukalibrierung erfordert.

7. Die Anzahl der Kalibrierplattenbilder muss den gesamten Messraum und das gesamte Messsichtfeld abdecken. Das Kamerabild soll in vier Quadranten unterteilt werden. Es ist sicherzustellen, dass die erfassten Kalibrierplattenbilder gleichmäßig in den vier Quadranten verteilt sind. Es wird empfohlen, in jedem Quadranten zweimal in verschiedene Richtungen zu neigen.
