Zhixing ist ein professioneller Hersteller und Lieferant in China, der über umfangreiche Erfahrung in der Herstellung von C12*9-Keramik-Kalibrierungsplatinen verfügt, wir verfügen über eine eigene Verarbeitungs- und Produktionsfabrik, der Preis ist günstig und wir unterstützen die Anpassung verschiedener Größen und gewährleisten gleichzeitig Hohe Präzision, um allen Anforderungen der Kunden gerecht zu werden. Gerne beraten wir Sie und freuen uns auf die Zusammenarbeit mit Ihnen.
Die Keramikkalibrierungsplatine C12*9 ist ein häufig verwendetes optisches Instrument, mit dem Kameras, Mikroskope und andere Geräte kalibriert werden können, um die Qualität und Genauigkeit des Bildes sicherzustellen. Im Folgenden wird die Verwendung einer optischen Kalibrierungsplatine beschrieben.
Bereiten Sie zunächst eine C12*9-Keramikkalibrierungsplatine vor.
Zweitens wird die C12*9-Keramik-Kalibrierungstafel auf einem flachen Tisch befestigt und die zu kalibrierende Ausrüstung wird in der Mitte der Kalibriertafel platziert. Beachten Sie, dass die Ausrichtung des Geräts mit der Texturrichtung der Kalibrierungstafel übereinstimmen sollte.
Verwenden Sie dann die mit dem Gerät gelieferte Software oder Tools, um das Muster auf der C12*9-Keramikkalibrierungsplatine zu fotografieren oder zu beobachten. Vor dem Fotografieren oder Beobachten sollten Sie sicherstellen, dass die Parameter des Geräts richtig eingestellt sind, wie z. B. Belichtungszeit, Blendengröße, Fokussierentfernung usw.
Abschließend werden anhand der aufgenommenen oder beobachteten Bilder die Geräteparameter kalibriert. Spezifische Kalibrierungsmethoden finden Sie im Gerätehandbuch oder in zugehörigen technischen Dokumenten.
Zusätzlich zu den oben genannten grundlegenden Verwendungsmethoden können Parameter auch entsprechend den spezifischen Anforderungen angepasst und optimiert werden, z. B. das Anpassen des Aufnahmewinkels der Kalibrierungstafel sowie das Erhöhen oder Reduzieren des Lichts.
Kurz gesagt, das C12*9 Ceramic Calibration Board ist ein sehr praktisches optisches Werkzeug, das die Bildqualität und Genauigkeit des Geräts erheblich verbessern kann. Befolgen Sie bei der Verwendung des Geräts sorgfältig die Anweisungen, um Richtigkeit und Sicherheit zu gewährleisten.

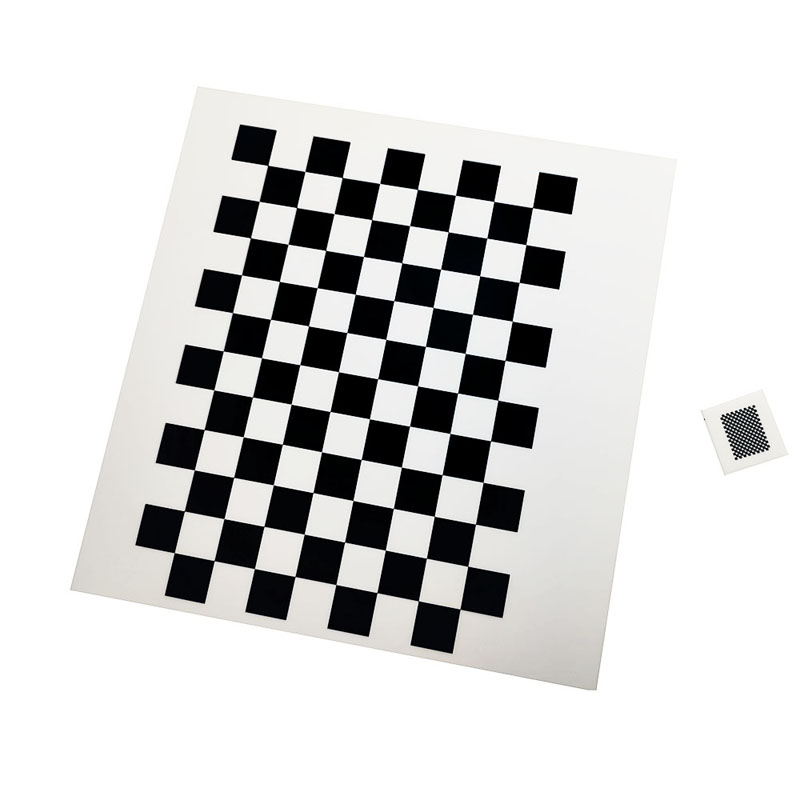

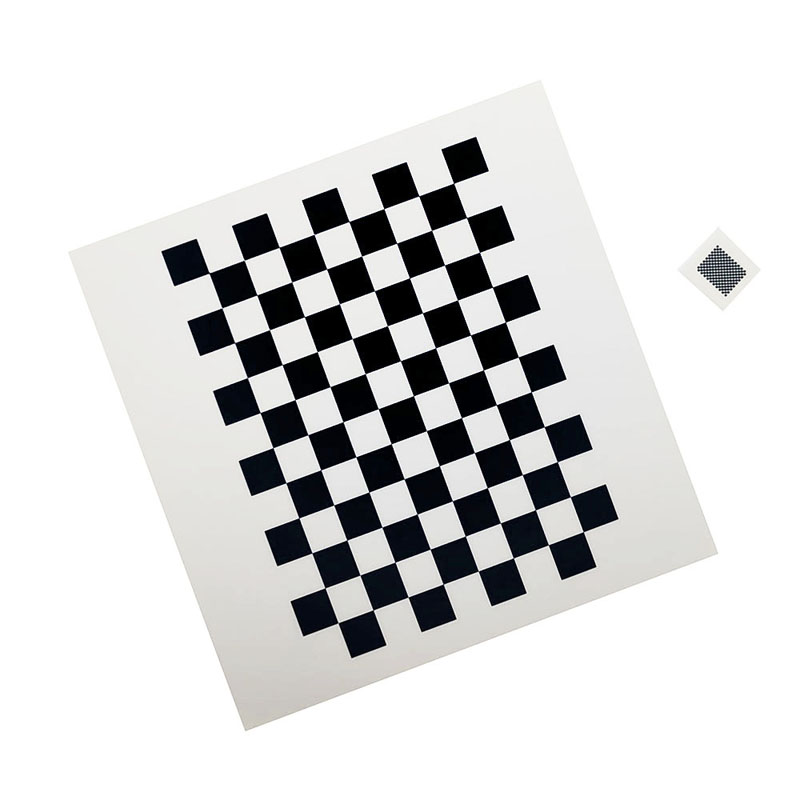

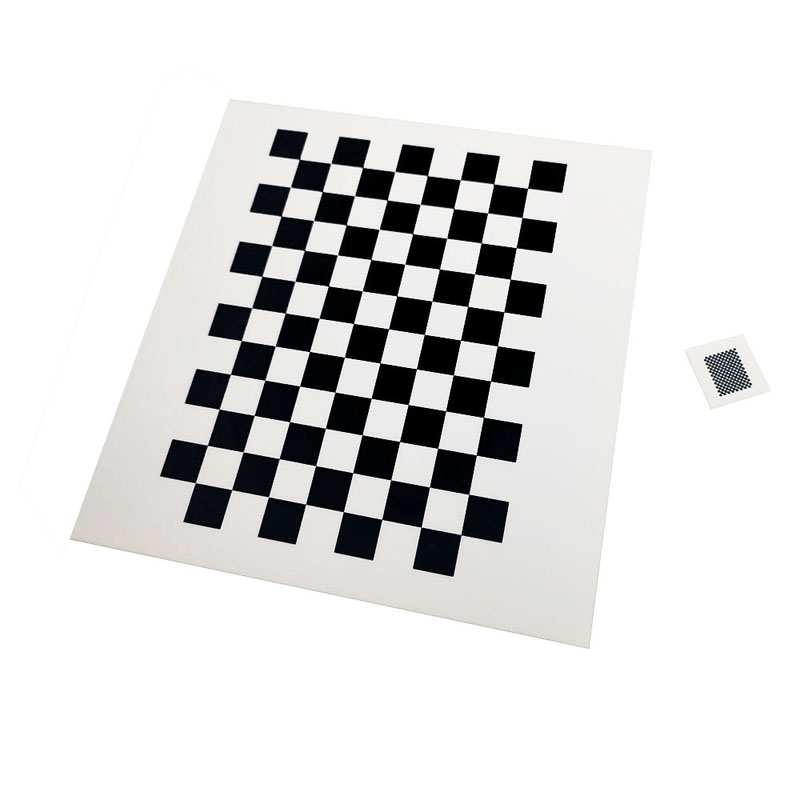

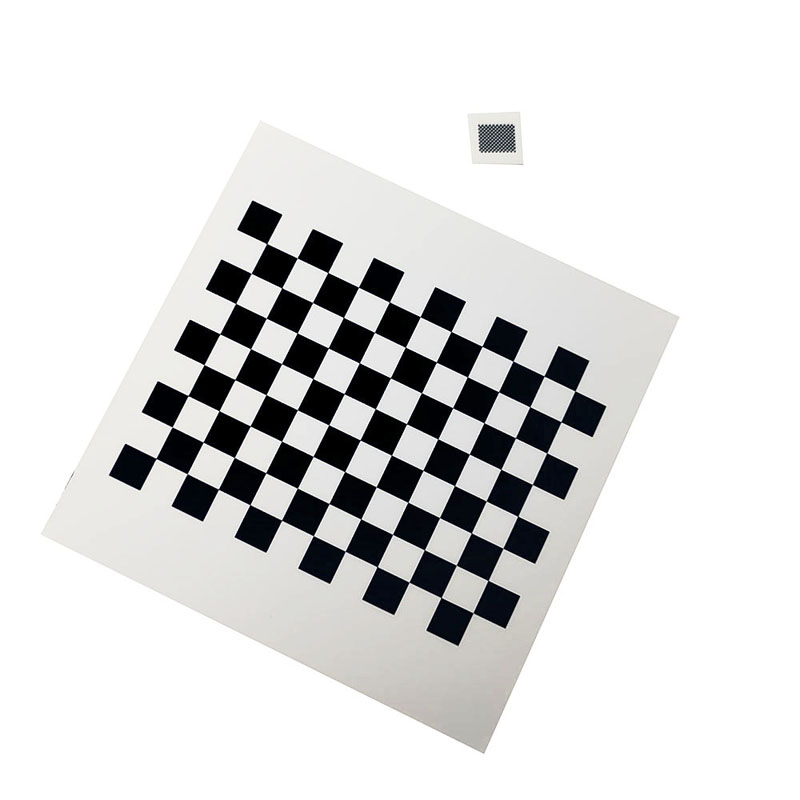

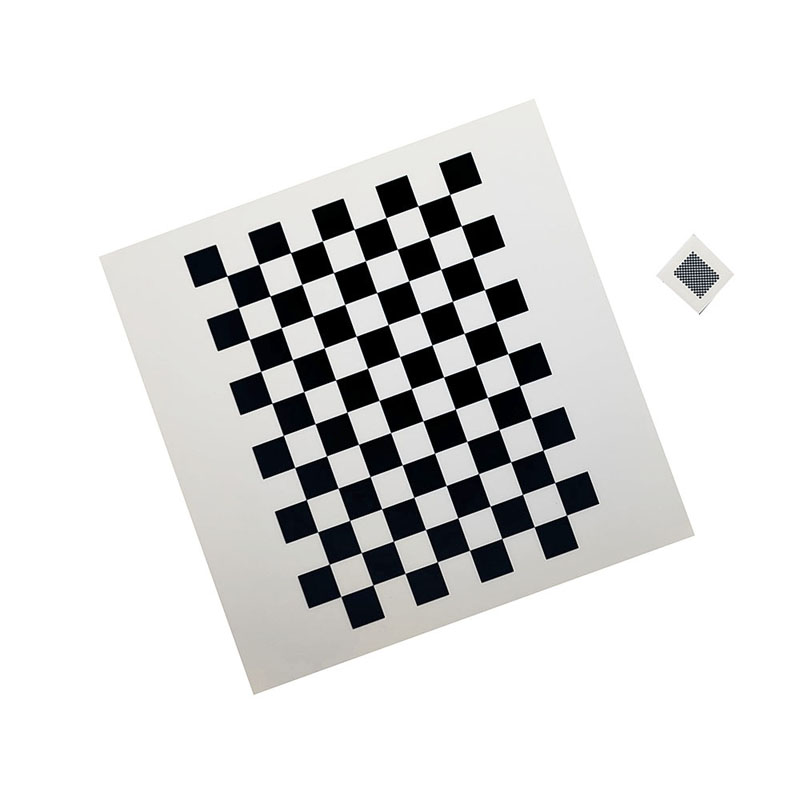

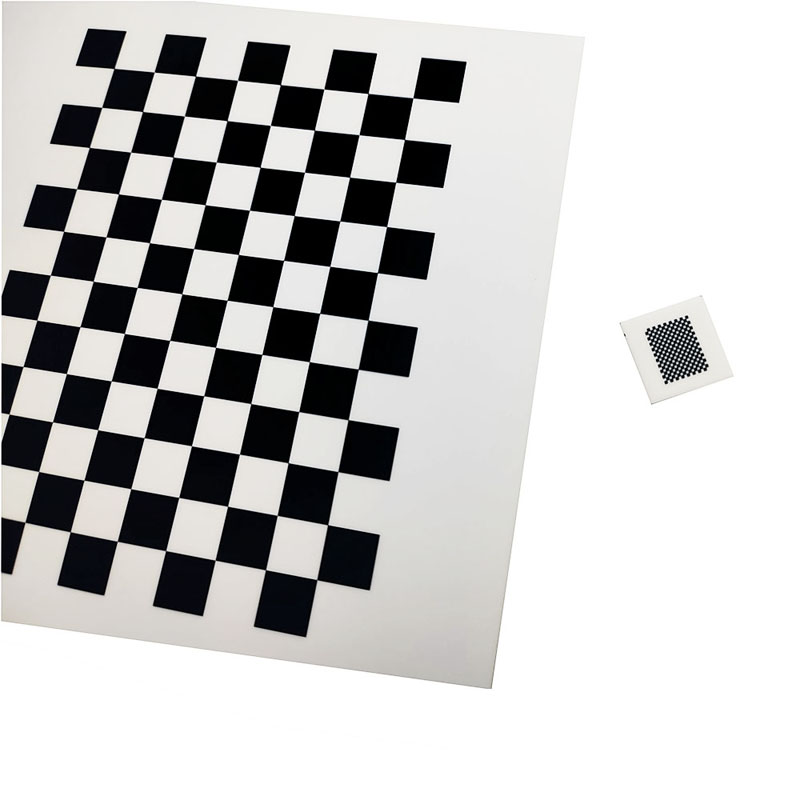

Zeichnungsanzeige
Besonderheit:
| Mustergröße (L*B) |
Quadratische Seitenlänge | Anzahl der Quadrate | Material | Präzision (mm) |
| 6*4,5mm | 0,5*0,5mm | 12*9 | Glas/Keramik | ±0,001 mm |
| 12*9mm | 1,0*1,0mm | 12*9 | Glas/Keramik | ±0,001 mm |
| 18*13,5mm | 1,5 * 1,5 mm | 12*9 | Glas/Keramik | ±0,001 mm |
| 24*18mm | 2,0 * 2,0 mm | 12*9 | Glas/Keramik | ±0,001 mm |
| 36*27mm | 3*3mm | 12*9 | Glas/Keramik | ±0,001 mm |
| 48*36mm | 4*4mm | 12*9 | Glas/Keramik | ±0,001 mm |
| 108*81mm | 9*9mm | 12*9 | Glas/Keramik | ±0,001 mm |
In der Tabelle werden nur einige Produkte angezeigt. Wenn Sie andere Produkte benötigen, können Sie sich an den Kundendienst wenden
Arten von Kalibriertafeln
| Material Unterscheidung |
Vorteil | Mangel |
| Keramik | Die Vorteile der keramischen Kalibrierplatte sind die Nichtreflexion und der hohe Kontrast. | Aufgrund der Materialeinschränkung beträgt das maximale Muster 200 * 200 mm, das Material ist teuer, es ist schwierig, es mit hoher Präzision zu verarbeiten, und die Ausschussrate ist hoch. |
| Glas | Der Vorteil der Glaskalibrierungsplatte besteht darin, dass sie hochpräzise 690*590-mm-Muster mit hoher Präzision verarbeiten kann, die Verarbeitungstechnologie viel ausgereifter ist als die von Keramik und der Preis kostengünstig ist. | Reflektierend und zerbrechlich |
Physische Anzeige der quadratischen Kalibrierplatte aus Natronglas
Demonstration des Einsatzszenarios der optischen Kalibrierungsplatine
Ausstellungsfotos
