Versteckter Killer Nr. 1: Referenzübertragungsverzerrung – Verhindern Sie strikt „illegale Pose“-Messungen im Ausrichtungsbereich. In der technischen Logik des CGH-Tests ist die Referenzübertragungsverbindung äußerst streng: Interferometer-Wellenfront → auf die CGH-Beugungsoberfläche übertragen → schließlich auf das zu testende Objektiv übertragen. Dies ist eine miteinander verbundene geometrische Kette. Im After-Sales-Support stellen wir häufig fest, dass in den von Kunden übermittelten Messdaten der CGH-Ausrichtungsbereich mit dichten Interferenzstreifen gefüllt ist. Dieser Zustand bedeutet, dass sich das CGH nicht in der vom Design geforderten physischen Pose befindet; Die Referenz ist bereits vom ersten Schritt an falsch ausgerichtet (Interferometer zu CGH). Alle in dieser „illegalen Pose“ gemessenen Oberflächendaten sind nicht nur völlig ungenau, sondern auch für die anschließende Problemanalyse ernsthaft irreführend, was eine äußerst unrigorose technische Praxis darstellt.

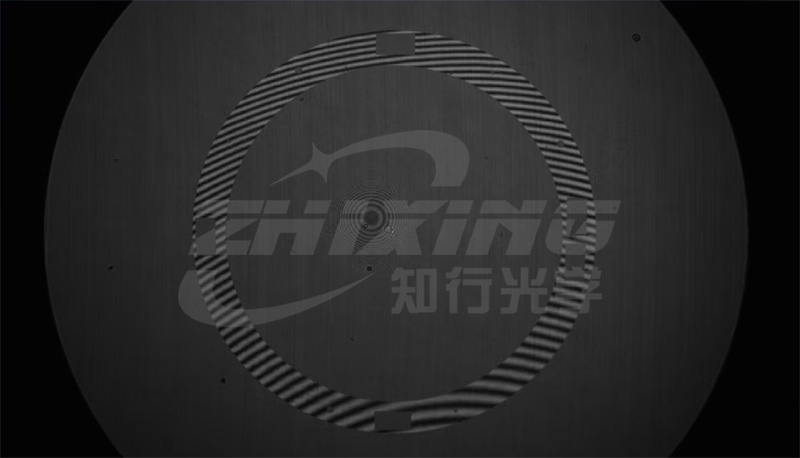

Diagramm der Ausrichtungsfehlausrichtung
Gegenmaßnahmen: Erzwungene Referenzsperre und Rückkehr zu „Zero-Fringe“-Betriebsverfahren. Um die Authentizität und Gültigkeit der Messdaten sicherzustellen, muss eine „Pose-Priorität“-Betriebsmentalität etabliert werden: Der Ausrichtungsbereich ist ein „Befehl“: Der Ausrichtungsbereich auf dem CGH ist das einzigartige Rückkopplungsmuster, das die räumliche Beziehung zwischen dem Interferometer und dem CGH sicherstellt. Die Streifen in diesem Bereich müssen durch Feinabstimmung der CGH-Pose auf einen „Null-Streifen“-Zustand oder so spärlich wie möglich eingestellt werden. Halten Sie sich strikt an die in der Bedienungsanleitung angegebene Haltung: Bediener müssen sich beim Einrichten und Einstellen strikt an die in der Bedienungsanleitung definierte Ausgangshaltung halten. Zahlreiche Streifen im Ausrichtungsbereich weisen darauf hin, dass die Neigung, der Azimut oder der Mittenversatz des CGH noch nicht Null erreicht haben; Eine Datenerfassung ist unter diesen Bedingungen grundsätzlich untersagt. Stellen Sie die Einzigartigkeit der physischen Referenz sicher: Nur wenn die Streifen im Ausrichtungsbereich unter physikalischen Grenzen auf den spärlichsten Zustand reduziert werden, kann nachgewiesen werden, dass sich das CGH in seinem vorgesehenen Standardmesszustand befindet. Die zu diesem Zeitpunkt aufgezeichneten Daten spiegeln tatsächlich die Wellenfrontabweichung wider, die durch das getestete Objektiv verursacht wird.
Hidden Killer Two: Mirror „Force Deformation“ – Die vernachlässigte Quelle des Astigmatismus. Wenn das Ausrichtungsproblem operativ ist, weist dieses Problem direkt auf das zu testende Objekt selbst hin. Viele asphärische Spiegel haben oft ein großes Seitenverhältnis oder bestehen aus Materialien mit relativ begrenzter Steifigkeit, um ein geringes Gewicht zu erreichen oder bestimmte Anforderungen an das optische Design zu erfüllen. Wenn diese Spiegel in Werkzeugen gehalten oder mit speziellen Stützmethoden platziert werden, führen Schwerkraft und Klemmspannung direkt zu einer Verformung des Spiegelkörpers. Was ist das Ergebnis? Astigmatismus. Und dieser Astigmatismus ist real und physisch vorhanden – der Spiegel wird tatsächlich in den Astigmatismus „gedrückt“. CGH (Calibrated High-Gross Mirror) erkennt es mit hoher Empfindlichkeit, aber das Problem liegt nicht am CGH oder an der Oberflächenbeschaffenheit des Spiegels, sondern daran, „wie Sie diesen Spiegel repariert haben“. Viele Fälle von Astigmatismus, die vor Ort „nicht korrigiert werden können“, werden tatsächlich durch falsche Unterstützungsmethoden verursacht. Lösung: Zwei Schritte zur Identifizierung des Täters. Konzentrieren Sie sich zunächst auf die Steifigkeitsanpassung des Spiegels und des Werkzeugsystems. Bei Spiegeln mit einem großen Seitenverhältnis muss der Konstruktion und Überprüfung der Prüfwerkzeuge die gleiche Bedeutung beigemessen werden wie der Spiegelherstellung selbst. Wenn Sie wiederholt regulären Astigmatismus messen, überprüfen Sie zunächst die Werkzeuge und Unterstützungsmethoden. Zweitens: Verwenden Sie eine einfache, aber äußerst effektive Diagnosemethode, um die Grundursache zu bestätigen – die rotierende CGH-Testmethode. Halten Sie den Spiegel und die Halterung in der gleichen Position und drehen Sie das CGH um einen bestimmten Winkel (z. B. 90°). Bleibt die Astigmatismusrichtung im Interferogramm unverändert, ist das CGH selbst nicht das Problem; Der Astigmatismus ist auf den Spiegel oder die Vorrichtung zurückzuführen. Überprüfen Sie daher weiterhin die Klemmmethode. Wenn sich die Astigmatismusrichtung synchron mit dem CGH dreht, liegt das Problem beim CGH selbst. Dieser Test dauert nur wenige Minuten, kann jedoch den Verdacht auf ein CGH sofort beseitigen und die Untersuchung auf die tatsächliche Ursache des Problems konzentrieren, was ihn zu einem leistungsstarken Werkzeug für die Diagnose vor Ort macht.

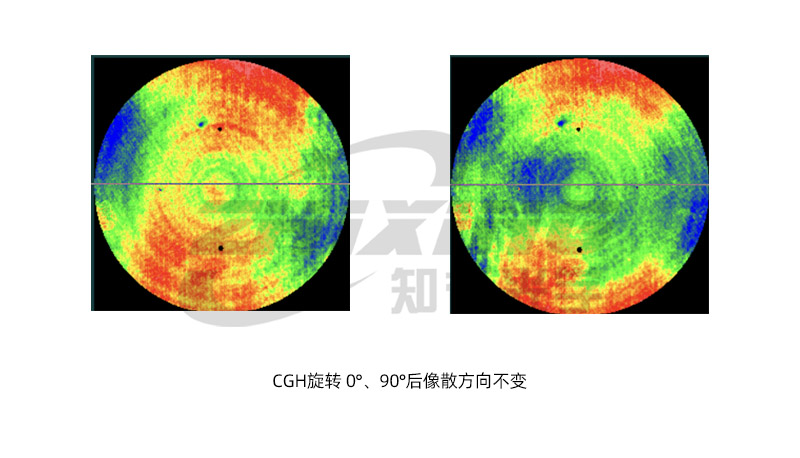

Die Richtung des Astigmatismus bleibt nach der Drehung des CGH um 0° und 90° unverändert.
Versteckter Killer Nr. 3: Der getestete Spiegel war nicht sauber – Selbst die beste Testausrüstung ist anfällig für Verunreinigungen. Dieses Problem klingt einfach, aber die Wahrscheinlichkeit, erwischt zu werden, ist extrem hoch, und selbst erfahrenere Ingenieure sind manchmal anfälliger für diesen Fehler. Während der Bearbeitung, Handhabung und Befestigung sammeln sich auf Spiegeloberflächen unweigerlich Fingerabdrücke, Fett, Polierflüssigkeitsrückstände, Staubpartikel und sogar kondensierte flüchtige Stoffe aus der Luft an. Diese Substanzen sind für das bloße Auge unter Fluoreszenzlicht unsichtbar, aber sobald sie in den optischen Pfad des CGH-Tests gelangen, erscheinen sie auf dem Interferogramm als lokalisierte „Grübchen“ oder „Ausbuchtungen“ auf der Oberfläche oder als kleinräumiges unregelmäßiges Rauschen. Lösung: Etablieren Sie standardisierte Reinigungs- und Überprüfungsverfahren. Verwenden Sie nicht „fast sauber“ als Beurteilungsmaßstab. Definieren Sie für Spiegel vor präzisen Tests eine klare Lösungsmittelauswahl (z. B. Ethanol in Analysequalität, Aceton), Wischmethoden (Ziehen, Rollen) und abschließende Bestätigungsschritte. Wenn möglich, scannen Sie schnell verschiedene Bereiche der Spiegeloberfläche unter dem optischen Testpfad. Wenn ein lokalisierter „Defekt“ nach dem Wischen verschwindet oder sich verschiebt, handelt es sich nicht um ein Problem mit der Oberflächenform. Durch die sorgfältige Durchführung dieses Schritts kann viel Zeit für unnötiges Polieren eingespart werden. Hidden Killer Four: Übersprechen der Beugungsordnung – das „unerwünschte Licht“ Ein CGH ist im Wesentlichen ein diffraktives optisches Element, das mehrere Beugungsordnungen erzeugt. Die +1. Ordnung wird zur Erkennung verwendet, während die 0., -1. und noch höhere Ordnungen, wenn sie nicht isoliert sind, in den optischen Messpfad gelangen, den Kontrast von Interferenzstreifen verringern und sogar falsche Phaseninformationen einführen. Hierbei handelt es sich im Wesentlichen um ein Problem auf Designebene, aber in der Praxis manifestiert es sich häufig in „verschwommenen Rändern“, „schlechtem Kontrast“ und „Fehlern“. Der Wert einer gut konzipierten Trägerfrequenz liegt in der sauberen Trennung interferierender Beugungsordnungen. Lösung: Wenn Sie andere Faktoren ausgeschlossen haben und die Streifen immer noch „verschwommen“ sind, können Sie das Trägerfrequenz-Entwurfsschema und den quantitativen Analysebericht zur Trennung der Beugungsordnung mit dem CGH-Designer bestätigen. Hidden Killer Five: Unzureichendes thermisches Gleichgewicht – Ungenaue Messungen bei neu eingetroffenen Spiegeln Dieses Problem klingt einfach, tritt aber sehr häufig auf. Spiegel werden direkt aus der Verarbeitungswerkstatt, dem Reinigungstank oder dem Lagerschrank entnommen und ihre Temperatur hat sich noch nicht vollständig an die Testumgebung angepasst, bevor sie zum Testen auf der Vorrichtung platziert wird. Im Inneren des Spiegels herrscht ein Temperaturgradient, und die thermische Verformung der Oberfläche führt zu einer kontinuierlichen Abweichung der Messergebnisse – die in den ersten fünf Minuten gemessenen Daten unterscheiden sich von denen, die zehn Minuten später gemessen wurden; die Interferenzstreifen unmittelbar nach dem Start und nach der Stabilisierung sind nahezu identisch. Manchmal finden Bediener die Daten falsch und fummeln an verschiedenen Anpassungen herum, aber der Spiegel bewegt sich tatsächlich „von selbst“ – er nähert sich langsam dem thermischen Gleichgewicht. Lösung: Geben Sie ihm Zeit. Erstellen Sie vor dem Testen ein Protokoll zur Lagerung bei konstanter Temperatur, insbesondere bei großen oder dicken Spiegeln, da die thermische Gleichgewichtszeit viel länger sein kann, als Sie intuitiv erwarten. Verwenden Sie nach Möglichkeit zusätzliche Temperaturmessmethoden, um zu bestätigen, dass sich die Spiegeltemperatur stabilisiert hat, bevor Sie mit dem Test beginnen. Wie kann man systematisch „die Geister fangen“? Wenn beim CGH-Test ein Fehler auftritt, sollten Sie zusammenfassend die folgende Reihenfolge prüfen: Ist der Ausrichtungsbereich ordnungsgemäß angepasst? – Wenn der Ausrichtungsbereich sehr dichte Streifen aufweist, ist die ursprüngliche Grundlinie fehlerhaft. Wird der Spiegel durch die Halterung verformt? – Überprüfen Sie die Spannmethode; Verwenden Sie die Rotations-CGH-Methode, um das CGH selbst auszuschließen, bevor Sie auf die Halterung oder den Spiegel fokussieren. Ist der Spiegel sauber? – Reinigen Sie zuerst alle Bereiche mit Grübchen oder Ausbuchtungen. Beeilen Sie sich nicht mit dem Polieren, wenn es nicht sauber ist. Gibt es Übersprechen in den Beugungsordnungen? – Unscharfe Ränder weisen nicht unbedingt auf eine unzureichende Lichtintensität hin; Es könnte Streulicht vorhanden sein. Ist der Spiegel thermisch ausgeglichen? – Lassen Sie ihm ausreichend Zeit, um eine konstante Temperatur zu erreichen; Überstürzen Sie den Prozess nicht. CGH-Tests sind eine strenge Wissenschaft und eine sorgfältige technische Praxis. Folgen Sie uns für weitere praktische Techniken zur CGH- und asphärischen Oberflächenprüfung. Auf welche anderen seltsamen Probleme sind Sie vor Ort gestoßen, die Sie einfach nicht lösen konnten? Teilen Sie Ihre Erfahrungen gerne im Kommentarbereich.
